Задний амортизатор NDT для GY6, Honda Dio и Lead 290 мм, регулируемый, красный металлик

Регулируемый задний амортизатор NDT 290 мм

Амортизатор предназначен для задней подвески скутеров семейства GY6, Honda Dio и Honda Lead. Он воспринимает толчки со стороны колеса, ограничивает раскачивание подвески и помогает сохранять контакт шины с покрытием на неровной дороге. Деталь имеет заявленную длину 290 мм, регулировочный механизм и красное покрытие с эффектом металлик. Такое исполнение подходит для ремонта штатной подвески, если размеры и конфигурация креплений совпадают с установленной деталью.

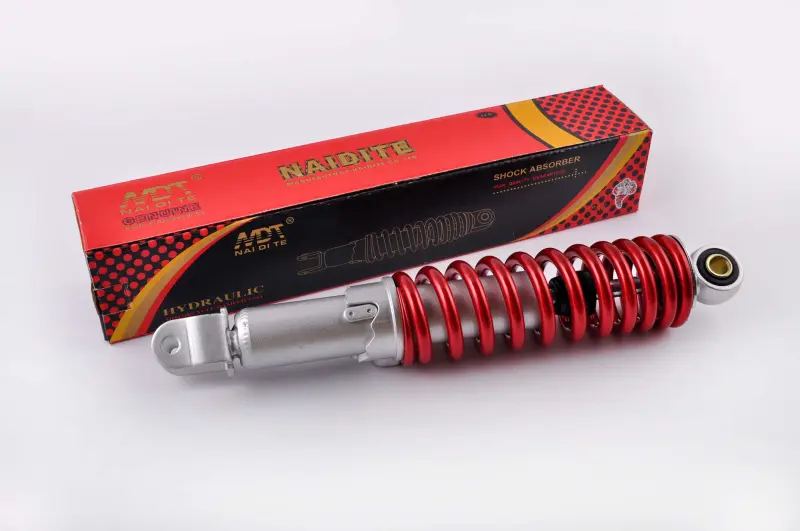

В конструкции объединены цилиндрический корпус, наружная винтовая пружина и два разных присоединительных конца. С одной стороны предусмотрено цилиндрическое ушко с втулкой, с другой — вилочное крепление с отверстием под болт. Красная пружина охватывает корпус амортизатора, а регулировочная часть расположена возле ее опоры. Эта схема позволяет установить деталь в соответствующие посадочные места рамы и двигателя скутера без изменения предусмотренного производителем расположения подвески.

Что проверить при подборе

Обозначения GY6, Dio и Lead охватывают технику разных годов и модификаций, поэтому одного названия модели недостаточно. Перед заказом сопоставьте амортизатор со снятой деталью и точками крепления на скутере. Основным размером этой позиции является 290 мм, однако сравнивать длину следует одинаковым способом на обеих деталях. Несовпадение установочного размера может изменить положение задней части скутера, ход подвески и зазоры между соседними деталями.

• Длина: заявленный размер амортизатора — 290 мм.
• Назначение: задняя подвеска совместимых скутеров GY6, Honda Dio и Honda Lead.
• Крепления: ушко с втулкой на одном конце и вилочная проушина на другом.
• Исполнение: наружная винтовая пружина красного цвета с эффектом металлик.
• Настройка: конструкцией предусмотрена регулировка; способ и исходное положение выбирают с учетом параметров штатной детали.

Когда требуется замена

Проверить состояние заднего амортизатора стоит при заметной раскачке после проезда неровности, постороннем стуке в подвеске, люфте в местах присоединения, повреждении пружины или следах неисправности корпуса. Перед заменой нужно исключить износ крепежа, втулок и посадочных мест: новая деталь не устранит шум, если его причиной служит разбитое отверстие или ослабленный болт. Также проверяют, не касается ли пружина корпуса, кожуха, колеса и других деталей во всем доступном диапазоне движения подвески.

Регулировку выполняют симметрично относительно предусмотренных положений механизма, без самодельных проставок и переделки креплений. Если прежняя настройка обеспечивала нормальную работу подвески, исходное положение нового амортизатора удобно выбрать близким к ней, а затем оценить поведение скутера при небольшой скорости и умеренной нагрузке. Настройка не компенсирует неправильную длину, несовпадающие крепления или изношенные посадочные места.

Установка и контроль после монтажа

Монтаж проводят на устойчиво зафиксированном скутере с разгруженной задней подвеской. Ориентацию ушка и вилочного конца сохраняют по штатной схеме конкретной модели. Крепеж должен проходить через втулку и проушину свободно, но без ощутимого поперечного люфта; затяжку выполняют по требованиям изготовителя техники. Нельзя стягивать несовпадающие точки крепления усилием, растачивать отверстия или подбирать случайные болты вместо штатного крепежа.

После установки проверяют свободное движение подвески, надежность креплений и отсутствие контакта амортизатора с соседними деталями. Первую поездку проводят спокойно, затем повторно осматривают точки монтажа. Точное совпадение длины, формы обоих креплений и доступного пространства важнее общего сходства скутеров: именно эти параметры определяют, подойдет ли амортизатор конкретной модификации GY6, Honda Dio или Honda Lead.
