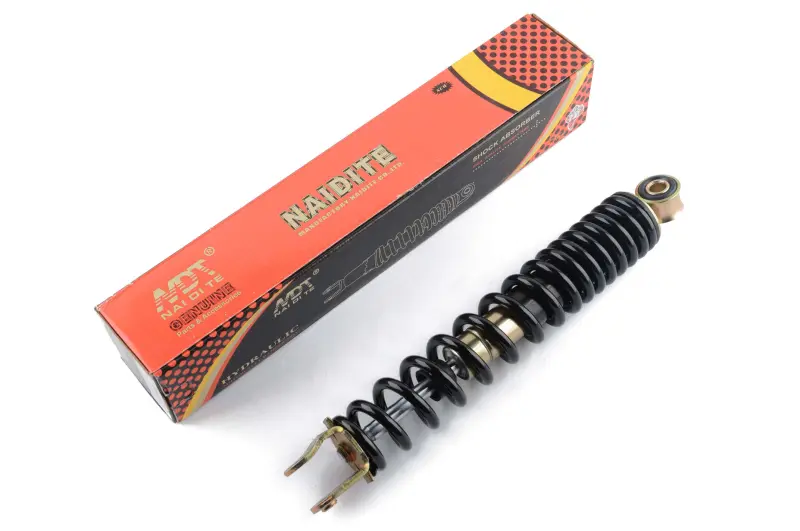

Задний амортизатор NDT GY6, Honda Dio/Lead 280 мм, стандартный, черный

Задний амортизатор NDT для скутеров GY6, Honda Dio и Lead

Амортизатор длиной 280 мм предназначен для ремонта задней подвески совместимых китайских и японских скутеров. Он объединяет демпфирующую часть и открытую цилиндрическую пружину, принимает нагрузку от задней части скутера, смягчает реакцию подвески на неровности и ограничивает раскачивание после сжатия. Стандартное исполнение подойдет для восстановления штатной конфигурации без перехода на спортивный или увеличенный амортизатор.

Модель выполнена в черном цвете и имеет разные крепления на концах: проушину с втулкой с одной стороны и вилочное крепление с двумя отверстиями с другой. Такая схема применяется на скутерах семейства GY6, Honda Dio и Honda Lead, однако одного названия модели для выбора недостаточно. В пределах одной серии встречаются различия по году выпуска, модификации двигателя, раме и точкам фиксации подвески. Для Honda Lead среди заявленных применений указаны модификации AF20 и AF48.

Что проверить перед выбором

• Длину. Требуемый размер установленного амортизатора должен соответствовать значению 280 мм. Деталь другой длины способна изменить положение задней части скутера и ход подвески.
• Схему креплений. На заменяемой детали должны совпадать верхняя проушина и нижняя вилка, а также их ориентация относительно корпуса.
• Посадочные размеры. Сопоставьте внутренний диаметр втулки, ширину верхнего крепления, расстояние между щеками нижней вилки и диаметры отверстий. Эти параметры нельзя определять только по внешнему сходству.
• Свободное пространство. Пружина и корпус не должны задевать колесо, двигатель, воздушный фильтр, элементы рамы или облицовку на всем ходе подвески.
• Модификацию скутера. Для GY6, Dio и Lead необходимо учитывать конкретную версию рамы и прежнюю конфигурацию задней подвески.

Когда требуется замена

Проверка амортизатора необходима, если задняя часть скутера продолжает заметно раскачиваться после неровности, подвеска стала часто доходить до крайнего положения, появились стук, люфт или перекос в точках крепления. Основанием для замены также служат деформация корпуса или пружины, повреждение верхней втулки, разбитые отверстия нижней вилки и следы контакта детали с соседними частями. Перед установкой нового амортизатора следует одновременно осмотреть крепеж и посадочные места на раме и двигателе: изношенное соединение может сохранить люфт даже с новой деталью.

Рекомендации по установке

Монтаж выполняют на надежно зафиксированном скутере с разгруженной задней подвеской. Амортизатор устанавливают в том же направлении, что и штатную деталь, без принудительного разведения креплений и бокового перекоса. Используют крепеж требуемого диаметра и длины, предусмотренный конструкцией конкретного скутера; наличие крепежа в наборе не предполагается. Резьбовые соединения затягивают с моментом, указанным производителем техники.

После монтажа проверьте свободное движение подвески, отсутствие контакта пружины и корпуса с окружающими деталями, надежность верхнего и нижнего соединений. Первую поездку стоит начать с небольшой скорости и повторно проконтролировать крепления. При совпадении длины, посадочных размеров и схемы фиксации этот амортизатор подходит для штатного ремонта задней подвески GY6, Honda Dio или Honda Lead.
