Задний амортизатор NDT GY6 / Honda Dio / Lead 280 мм, регулируемый, красный

Задний амортизатор NDT для скутеров GY6, Honda Dio и Lead

Амортизатор длиной 280 мм предназначен для задней подвески совместимых скутеров GY6, Honda Dio и Honda Lead. Он объединяет демпфирующую часть и витую пружину, воспринимает нагрузку от задней части скутера, смягчает реакцию подвески на неровности и помогает ограничивать раскачивание после сжатия. Регулируемая конструкция позволяет изменять жесткость в предусмотренном производителем диапазоне, чтобы согласовать работу подвески с нагрузкой и условиями эксплуатации.

Конструкция и назначение

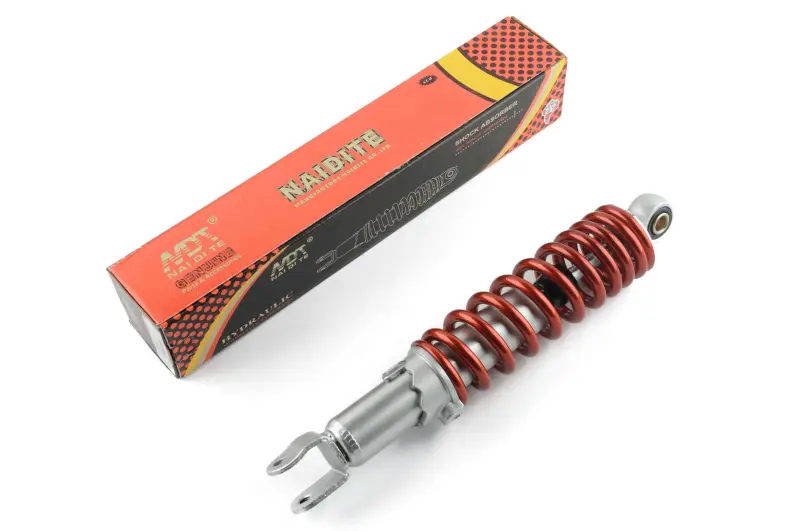

Модель выполнена с красной витой пружиной и серебристым корпусом. Верхнее крепление имеет форму проушины с втулкой, нижнее — вилочное исполнение под болтовое соединение. Такая конфигурация должна совпадать с креплениями конкретного скутера не только по общей длине, но и по ширине посадочных мест, диаметрам крепежа и расположению амортизатора относительно колеса, двигателя, воздушного фильтра и элементов рамы.

Исправный задний амортизатор контролирует движение подвески при проезде стыков, выбоин и других неровностей. Пружина принимает нагрузку и допускает ход подвески, а демпфирующая часть сдерживает последующие колебания. Это помогает заднему колесу устойчивее следовать профилю покрытия и делает поведение скутера более предсказуемым при разгоне, торможении и изменении направления движения.

Подтвержденные параметры

• Назначение: задняя подвеска мопеда или скутера.
• Длина: 280 мм; в карточках идентичной модели параметр указан как расстояние по осям креплений.
• Регулировка: предусмотрена настройка жесткости пружины.
• Применяемость: GY6 50, Honda Dio и Honda Lead; отдельно указаны модификации Lead 50 AF20 и AF48.
• Цвет пружины: красный.
• Крепления: верхняя проушина и нижняя вилка.

Как проверить совместимость

Обозначения GY6, Dio и Lead охватывают разные модели и исполнения скутеров, поэтому перед установкой следует сопоставить амортизатор со снятой деталью. Сначала измеряют межосевое расстояние между крепежными отверстиями без нагрузки: оно должно соответствовать 280 мм. Затем сравнивают диаметр верхней втулки и нижнего отверстия, ширину проушины или ответной части, размеры нижней вилки, направление креплений и требуемые зазоры вокруг пружины. Совпадение одного названия модели без проверки посадок недостаточно.

Также необходимо учитывать фактическую компоновку скутера. Амортизатор не должен касаться шины, корпуса двигателя, воздушного фильтра, крыла, облицовки или проводки во всем диапазоне хода подвески. Если на технике ранее менялись двигатель, колесо, крепежные кронштейны либо высота задней части, подбор выполняют по размерам установленной конструкции, а не только по модели скутера.

Установка и настройка

Монтаж проводят на надежно зафиксированном скутере с разгруженной задней подвеской. Перед сборкой проверяют состояние болтов, втулок и посадочных поверхностей: люфт, овальные отверстия, поврежденная резьба или деформированный кронштейн требуют устранения до установки нового амортизатора. Крепеж затягивают по требованиям сервисной документации конкретной модели, не допуская перекоса проушины и нижней вилки.

Регулировку жесткости выполняют при разгруженной пружине подходящим инструментом. Начинать разумно с умеренного положения, после чего оценить просадку и работу подвески на небольшой скорости. Чрезмерно мягкая настройка может увеличить просадку и вероятность пробоя, а слишком жесткая — ухудшить отработку мелких неровностей. После монтажа проверяют свободу движения подвески, отсутствие контакта с соседними деталями и надежность креплений, а после первых поездок повторно осматривают места установки.

Амортизатор NDT 280 мм подходит для ремонта задней подвески тогда, когда подтверждены длина, конфигурация обоих креплений и свободное пространство для красной пружины. Такая последовательность подбора позволяет использовать регулируемую модель по назначению и избежать ошибок, связанных с различиями между версиями GY6, Honda Dio и Honda Lead.
