Комплект блоков переключателей руля ST QT-7, пара, барабан/диск-барабан

Парные блоки переключателей руля ST для QT-7

Комплект предназначен для замены левого и правого блока управления на скутере QT-7 в исполнении, обозначенном как «барабан, диск-барабан». Переключатели размещаются непосредственно на руле и позволяют управлять светом, звуковым сигналом и указателями поворота, не убирая руки с рукояток. Это практичный вариант для ремонта после износа клавиш, повреждения корпусов, нарушения контакта или переделки проводки предыдущим владельцем.

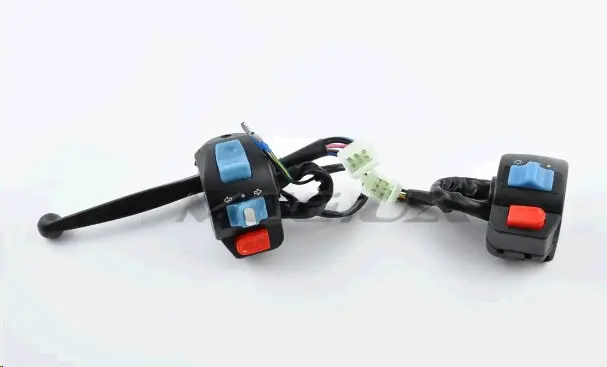

В комплект входят два отдельных корпуса с цветными клавишами, проводными жгутами и соединительными колодками типа «мама». Один из блоков выполнен вместе с тормозным рычагом. Парная замена помогает привести левую и правую стороны руля к одному исполнению, однако перед монтажом необходимо сопоставить детали со снятым комплектом: у скутеров одной серии могут встречаться разные разъёмы, распиновка и варианты тормозной системы.

Что проверить при подборе

• Модель техники. Комплект заявлен для QT-7; одного внешнего сходства корпуса недостаточно для точного подбора.
• Исполнение тормозов. Обозначение позиции — «барабан, диск-барабан». Сверьте конфигурацию переднего и заднего тормоза своего скутера с демонтированными деталями.
• Ответные разъёмы. На проводке используются соединительные колодки типа «мама». Должны совпасть форма колодок, расположение направляющих, количество контактов и ответная часть штатной проводки.
• Назначение клавиш. Сопоставьте расположение органов управления и выполняемые ими команды со старым левым и правым блоком.
• Корпус и рычаг. Проверьте способ стягивания корпуса на руле, выход проводов, форму крепления и геометрию тормозного рычага.
• Проводка. До подключения сравните число проводов и их положение в каждой колодке. Совпадение цвета изоляции само по себе не подтверждает одинаковую распиновку.

Когда комплект требует замены

Причиной ремонта обычно становятся тугой или нефиксируемый ход клавиши, периодическое исчезновение контакта, повреждённый корпус, окисление соединений либо нарушенная изоляция жгута. При таких неисправностях свет, сигнал или указатели поворота могут срабатывать не с первого раза либо отключаться при движении руля. Парный комплект подходит и для восстановления скутера с отсутствующим одним из штатных пультов, если полностью совпадают подключение и посадочные точки.

Рекомендации по установке

Перед разборкой отметьте положение каждого разъёма и маршрут проводов, затем сравните новый комплект со снятыми деталями вне зависимости от сходства корпусов. Жгуты следует уложить по штатной трассе без натяжения, резких перегибов и зажатия между деталями облицовки. При повороте руля от упора до упора провода не должны натягиваться или касаться подвижных креплений.

После соединения колодок последовательно проверьте все клавиши, световые команды, указатели поворота и звуковой сигнал. Отдельно убедитесь в свободном ходе установленного рычага и правильной работе соответствующего тормоза. Если форма разъёмов совпадает, а назначение контактов отличается, подключение следует выполнять по схеме конкретной модификации QT-7. Такой порядок проверки помогает исключить ошибку при подборе и сразу оценить работу обоих блоков после установки.
