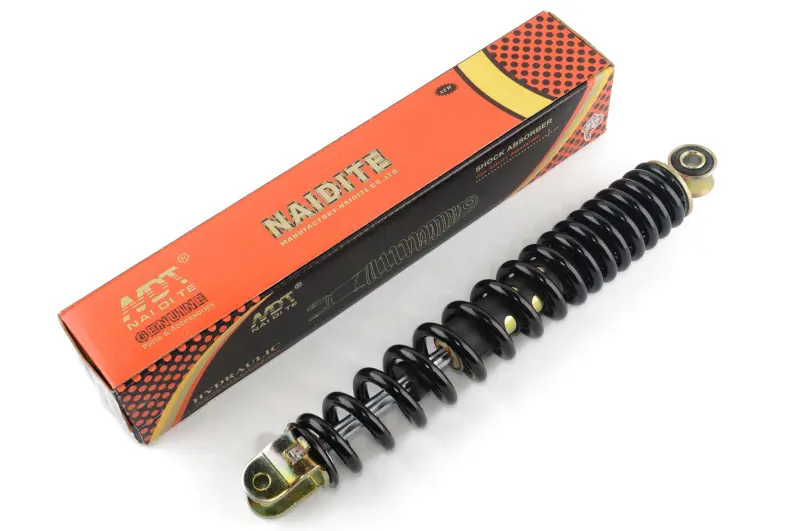

Амортизатор задний NDT для GY6, DIO ZX, 310 мм, стандартный, черный

Задний амортизатор NDT для GY6 и DIO ZX, 310 мм

Амортизатор предназначен для задней подвески скутеров, в обозначении которых указаны GY6 или Honda DIO ZX. Деталь объединяет витую пружину и амортизирующую часть: пружина воспринимает нагрузку при движении по неровностям, а механизм амортизатора ограничивает повторные колебания подвески. Благодаря этому колесо стабильнее следует профилю покрытия, скутер меньше раскачивается после ям и стыков, а ход подвески остается более собранным.

Модель имеет посадочную длину 310 мм, стандартное исполнение и черный цвет. С одной стороны предусмотрена кольцевая проушина, с другой — вилочное крепление со втулкой. Такая конфигурация должна совпадать с кронштейнами конкретного скутера. Амортизатор выбирают для штатного ремонта, когда установленная деталь получила люфт в местах крепления, деформировалась, начала стучать или перестала нормально сдерживать раскачивание задней части.

Как проверить совместимость

Обозначения GY6 и DIO ZX охватывают разные модели и модификации, поэтому одного названия семейства недостаточно. Перед установкой необходимо сопоставить амортизатор со снятой деталью и креплениями на раме и картере двигателя. Основной размер этой модели — 310 мм; старую деталь измеряют между теми же контрольными точками и в сопоставимом положении. Амортизатор другой длины способен изменить положение задней части скутера и диапазон хода подвески.

• Посадочная длина: требуемое значение должно соответствовать 310 мм и способу измерения прежнего амортизатора.
• Схема креплений: проверьте сочетание кольцевой проушины и вилочного конца, направление их установки и положение относительно кронштейнов.
• Размеры посадок: заранее сравните диаметр крепежных болтов, ширину проушины, расстояние между щеками вилочного крепления и параметры втулок.
• Свободное пространство: корпус и пружина не должны касаться колеса, воздушного фильтра, выпускной системы, пластика или других деталей во всем диапазоне движения подвески.
• Исполнение: это стандартная черная версия; регулировка жесткости или преднатяга в характеристиках модели не заявлена.

Установка и проверка

Перед демонтажем скутер надежно фиксируют, а заднюю часть рамы поддерживают так, чтобы крепления амортизатора не оставались под нагрузкой. После снятия старой детали осматривают болты, втулки и кронштейны. Разбитое отверстие, изношенная втулка или деформированный кронштейн могут сохранить люфт даже после установки нового амортизатора, поэтому поврежденные сопряженные детали обслуживают отдельно.

Амортизатор устанавливают без принудительного раздвигания или стягивания креплений. Болты должны проходить через посадочные отверстия без перекоса, а втулки — занимать штатное положение. Крепеж затягивают с усилием, предусмотренным документацией конкретной модели скутера. После сборки проверяют свободный ход подвески, отсутствие бокового перекоса и контакта пружины с соседними деталями.

Когда требуется замена

Поводом для диагностики служат заметная раскачка после неровности, стук сзади, боковой люфт, перекос амортизатора или повреждение его посадочных мест. Эти признаки также могут быть связаны с крепежом и другими деталями подвески, поэтому состояние всех сопряжений проверяют вместе. Правильно подобранный амортизатор длиной 310 мм возвращает подвеске предусмотренную схему работы без изменения штатного положения скутера. После монтажа сначала оценивают работу подвески на месте и при небольшой скорости, затем повторно контролируют крепления.
