Концевой выключатель заднего тормоза L-26 ST, квадратный

Концевой выключатель заднего тормоза L-26 ST

Компактный механический выключатель предназначен для управления стоп-сигналом от рычага заднего дискового тормоза мототехники. При перемещении тормозного рычага нажимной шток изменяет состояние контактов, благодаря чему стоп-сигнал включается при торможении. После отпускания рычага шток должен свободно вернуться в исходное положение, а фонарь — погаснуть. Такая работа позволяет другим участникам движения своевременно заметить замедление мотоцикла, скутера или мопеда.

Конструкция и назначение

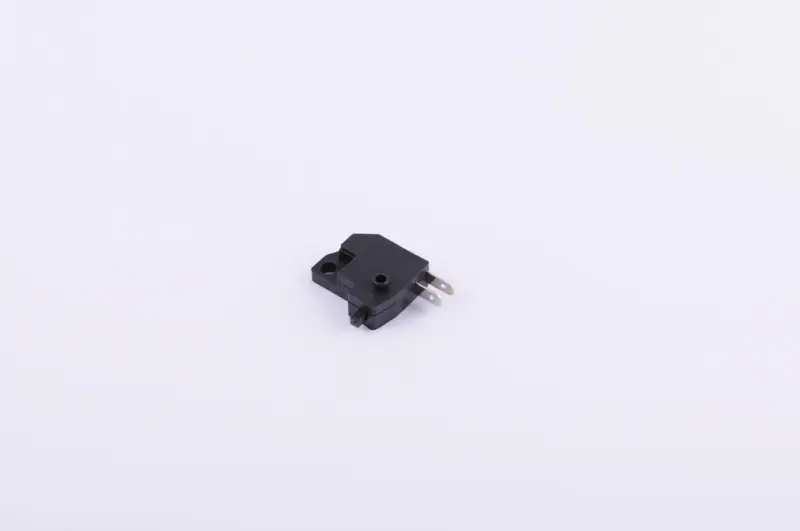

Модель L-26 ST выполнена в квадратном корпусе. Конструкция включает выступающий нажимной шток, два монтажных отверстия и два плоских контактных вывода. Выключатель устанавливается возле рычага заднего тормоза или его опорной площадки. Положение корпуса должно обеспечивать прямое воздействие на шток без перекоса, бокового давления и выхода подвижной части за допустимый ход.

Замена выключателя требуется, если стоп-сигнал не включается, срабатывает с задержкой, работает прерывисто либо продолжает гореть после отпускания тормоза. Причиной подобных признаков могут быть окисленные контакты, заедающий шток, поврежденный корпус или ослабленное крепление. Перед заменой также проверяют клеммы, проводку и сам фонарь: новый концевик не устранит обрыв провода, ненадежное соединение или неисправность осветительного прибора.

Как подобрать выключатель

Обозначение L-26, квадратная форма корпуса и исполнение для заднего дискового тормоза определяют тип детали, однако не подтверждают совместимость со всеми моделями мототехники. Для правильного выбора сопоставьте выключатель со снятой деталью и посадочным местом. Сравните очертания и габариты корпуса, количество и расположение крепежных отверстий, расстояние между ними, положение штока, направление его движения, а также форму и ориентацию контактных выводов.

• Место установки: возле рычага или площадки заднего тормоза.
• Исполнение корпуса: квадратная форма с двумя монтажными отверстиями.
• Привод: выступающий нажимной шток.
• Подключение: два плоских контактных вывода.
• Назначение: управление включением стоп-сигнала при работе заднего тормоза.

Дополнительно проверьте наличие свободного пространства для корпуса и клемм. При полном перемещении рычага провода не должны натягиваться, перегибаться возле выводов или касаться подвижных деталей. Если старый выключатель устанавливался в определенном направлении, новый следует ориентировать так же, сохраняя правильное положение штока относительно рычага.

Установка и проверка работы

Перед монтажом питание бортовой сети отключают. Корпус устанавливают ровно и надежно фиксируют без чрезмерного усилия на крепеж. Шток должен нажиматься плавно, возвращаться без заедания и не испытывать постоянной боковой нагрузки. Клеммы подключают к выводам плотно, а проводку укладывают с небольшим запасом длины, чтобы движение тормозного механизма не передавало усилие на соединения.

После установки работу проверяют на неподвижной технике. Стоп-сигнал должен четко включаться при нажатии заднего тормоза и гаснуть после его отпускания. Проверку повторяют несколько раз, включая полный ход рычага. Если момент срабатывания зависит от положения корпуса, выключатель регулируют в пределах штатного крепления, не ограничивая возврат штока. Совпадение посадочной геометрии, правильная регулировка и надежное подключение помогают восстановить предсказуемую работу стоп-сигнала без изменения места установки.
