Амортизатор NDT GY6, DIO ZX, LEAD 310 мм, регулируемый, радуга

Регулируемый амортизатор NDT 310 мм для скутера

Амортизатор предназначен для задней подвески скутеров, в подборе запчастей для которых используются обозначения GY6, DIO ZX и LEAD. Он объединяет демпфирующую часть и открытую витую пружину: такая конструкция принимает нагрузку от задней части скутера, смягчает удары при прохождении неровностей и ограничивает лишнюю раскачку подвески. Длина модели составляет 310 мм, поэтому деталь подходит для ремонта только при совпадении этого размера, геометрии креплений и свободного пространства рядом с колесом, двигателем и кузовными деталями.

Регулировка жесткости позволяет изменять настройку пружины с учетом нагрузки и желаемого поведения подвески. Более подходящая настройка помогает избежать чрезмерно мягкого хода или неоправданно жесткой реакции на неровности. Регулировку выполняют последовательно, небольшими шагами, оценивая работу подвески после каждого изменения. Она не компенсирует неверно выбранную длину амортизатора, изношенные крепления или другие неисправности ходовой части.

Конструкция и параметры подбора

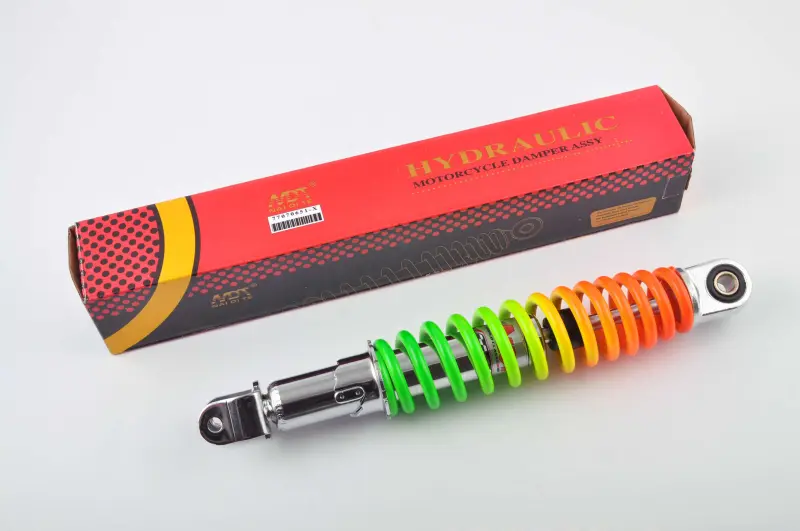

Амортизатор имеет два проушинных крепления с втулками, хромированный корпус и открытую пружину с переходом цвета от зеленого через желтый к оранжевому. Для этой версии указываются размер верхнего крепления 10 мм, нижнего крепления 8 мм и диаметр пружины 56 мм. Эти параметры необходимо сопоставить со старым амортизатором вместе с длиной 310 мм: одинаковое упоминание семейства скутера еще не означает полного совпадения для каждой модификации и года выпуска.

• Длина: 310 мм.
• Применение: задняя подвеска скутера.
• Обозначения совместимости: GY6, Honda DIO ZX и Honda LEAD.
• Настройка: предусмотрена регулировка жесткости пружины.
• Крепления: проушины с втулками с обеих сторон; указанные размеры — 10 и 8 мм.
• Исполнение: разноцветная пружина в оформлении «радуга».

Что проверить перед выбором

Сначала сравните длину нового и снятого амортизатора, используя для обоих одну методику измерения. Затем проверьте форму обеих точек крепления, их размеры, ширину посадочных мест и расположение относительно корпуса амортизатора. Отдельного внимания требует зазор вокруг пружины диаметром 56 мм: при полном ходе подвески она не должна касаться колеса, двигателя, воздушного фильтра, крыла или других расположенных рядом деталей.

Обозначение GY6 охватывает множество исполнений скутеров, а семейства DIO ZX и LEAD включают разные поколения. Поэтому подбор выполняют не только по названию модели, но и по фактическим размерам снятой детали. Если прежний амортизатор отличается по длине или креплениям, устанавливать эту версию без проверки геометрии подвески не следует: изменение положения задней части влияет на рабочий ход, углы и доступные зазоры.

Установка и первичная проверка

Перед монтажом скутер надежно фиксируют, а заднюю часть подвески разгружают. Посадочные места очищают и осматривают: разбитые отверстия, поврежденные втулки и изношенные болты способны вызывать стук и люфт даже с новым амортизатором. Деталь должна становиться между креплениями без перекоса и принудительного раздвигания элементов рамы. Крепеж затягивают в соответствии с требованиями руководства конкретного скутера.

После установки проверьте свободное движение подвески, отсутствие бокового контакта пружины и надежную фиксацию обеих проушин. Первую настройку лучше выбирать умеренной, после чего оценить просадку под нагрузкой и поведение скутера на знакомом участке дороги. Амортизатор NDT 310 мм подойдет для планового ремонта или замены детали с люфтом, стуком, поврежденными посадками либо неудовлетворительным демпфированием, если все присоединительные размеры совпадают.
