Задний амортизатор EVO для Suzuki AD50, 275 мм

Задний амортизатор EVO для Suzuki AD50, 275 мм

Деталь предназначена для задней подвески скутера Suzuki AD50 и помогает подвеске отрабатывать неровности без продолжительной раскачки кормовой части. Длина амортизатора составляет 275 мм — это основной размер для первичного подбора, но устанавливать деталь следует только после проверки креплений и посадочного пространства на конкретном скутере.

Назначение и конструкция

Амортизатор объединяет открытую витую пружину и демпфирующую часть. Пружина воспринимает нагрузку задней части скутера и сжимается при ходе подвески, а амортизирующий механизм сдерживает повторные колебания после проезда стыков, выбоин и других неровностей. Благодаря этому движение маятника остается более контролируемым, колесо быстрее возвращается в рабочее положение, а рама и водитель получают меньше резких повторных толчков.

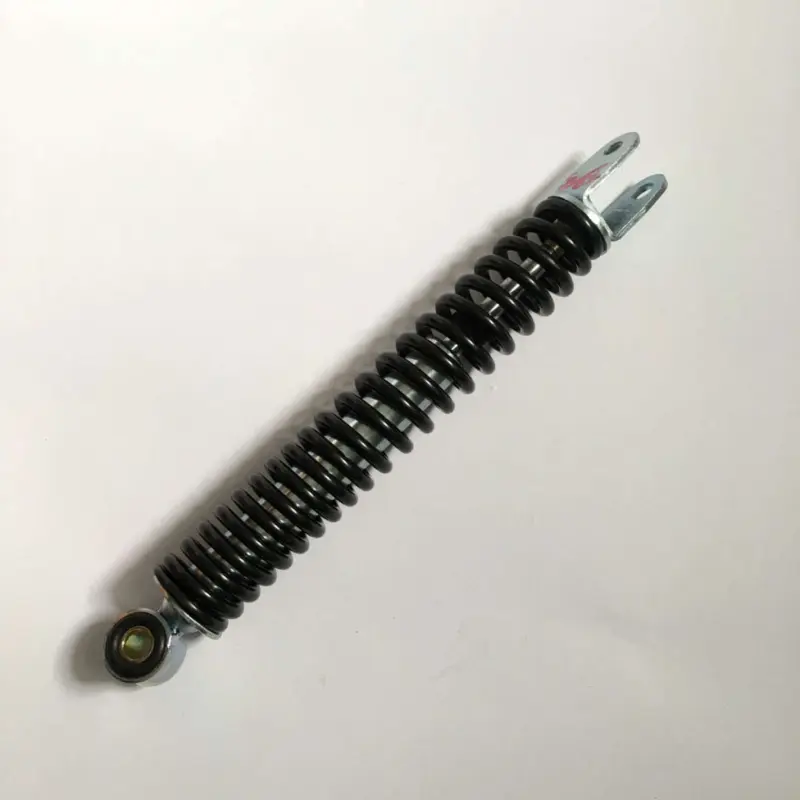

Модель выполнена с черной пружиной. С одной стороны расположена проушина со втулкой, с другой — вилочное крепление. Такая схема определяет способ соединения с рамой и задней частью силового агрегата или маятника. Переставлять амортизатор вместо детали с двумя проушинами либо иным типом наконечника без предусмотренного производителем крепежа нельзя: совпадение общей длины само по себе не обеспечивает правильную установку.

Что проверить перед выбором

Для подбора лучше снять нагрузку с подвески и сопоставить новый амортизатор со старым. Измерение должно выполняться одинаковым способом на обеих деталях. Если на снятом амортизаторе указан другой размер либо его длина измерена между иными точками, ориентироваться только на число 275 мм недостаточно.

• Модель скутера: изделие рассчитано на Suzuki AD50; у техники разных годов и исполнений необходимо сверить фактическую конфигурацию задней подвески.
• Длина: заявленный размер — 275 мм. Сравните его с исправной штатной деталью или данными сервисной документации скутера.
• Тип концов: требуются проушина со втулкой с одной стороны и вилка с двумя щеками с другой.
• Посадочные размеры: проверьте диаметр крепежных болтов, внутренний размер втулки, ширину проушины и расстояние между щеками вилки.
• Свободное место: пружина и корпус не должны касаться колеса, картера, воздушного фильтра, пластика или других деталей во всем доступном ходе подвески.

Установка и проверка после замены

Перед демонтажем скутер надежно фиксируют, а заднюю часть разгружают так, чтобы крепеж амортизатора не находился под усилием пружины. Болты и втулки очищают и осматривают: овальные отверстия, заметная выработка, погнутый крепеж или разбитые посадочные места требуют отдельного устранения. Новый амортизатор должен войти в крепления без принудительного разведения вилки, перекоса и бокового натяга. Момент затяжки выбирают по сервисным данным конкретной модели.

После монтажа подвеску несколько раз плавно сжимают без движения скутера. Проверяют свободу хода, отсутствие контакта пружины с соседними деталями, люфта в соединениях и постороннего стука. Затем выполняют короткую контрольную поездку на небольшой скорости и повторно осматривают крепеж.

Когда требуется замена

Проверка заднего амортизатора нужна, если скутер начал дольше раскачиваться после неровности, появились удары или стук в местах крепления, задняя часть проседает сильнее обычного либо обнаружены поврежденные витки пружины, деформация корпуса или люфт втулки. Такие симптомы могут иметь несколько причин, поэтому одновременно осматривают болты, кронштейны, сайлентблоки и маятник. При совпадении модели, длины и посадочной схемы амортизатор EVO 275 мм подходит для восстановления штатной работы задней подвески Suzuki AD50.
