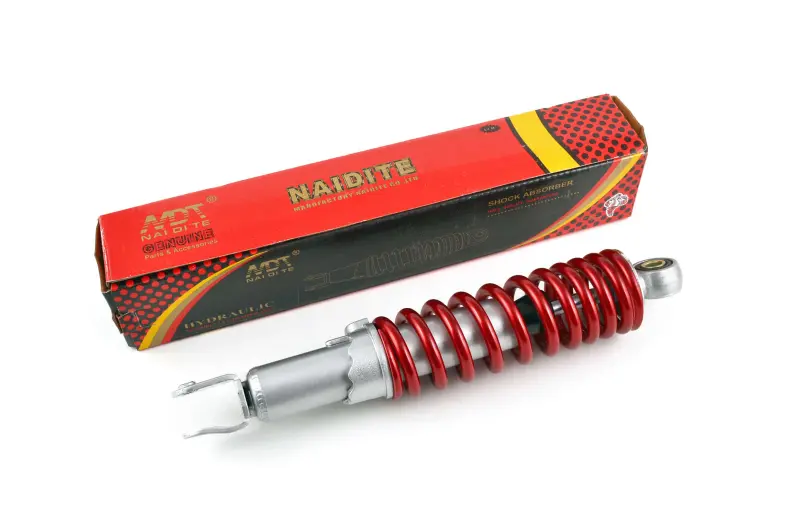

Задний амортизатор NDT 300 мм для AD100, Axis, BWS и Jog 90, регулируемый, красный металлик

Задний амортизатор NDT 300 мм для AD100, Axis, BWS и Jog 90

Амортизатор предназначен для задней подвески скутеров Suzuki Address AD100, Yamaha Axis, Yamaha BWS и Yamaha Jog 90. Каталожная длина составляет 300 мм, исполнение предусматривает регулировку, а пружина имеет отделку «красный металлик». Деталь подходит для ремонта подвески, когда штатный амортизатор уже не обеспечивает нормального контроля колебаний либо имеет изношенные посадочные места.

Назначение и конструкция

Пружина и демпфирующая часть собраны в единый узел. Пружина воспринимает нагрузку при проезде неровностей, а амортизатор ограничивает повторные колебания после сжатия и отбоя. Благодаря этому задняя часть скутера меньше раскачивается, колесо стабильнее следует профилю покрытия, а подвеска предсказуемее реагирует на стыки, ямы и изменение нагрузки.

Конструкция имеет верхнее крепление в виде ушка с втулкой и нижнее вилочное крепление. Такая схема должна совпадать со штатными точками фиксации конкретного скутера. Регулируемое исполнение позволяет использовать предусмотренную конструкцией настройку, однако положение регулирующего узла следует выбирать с учетом модели техники, нагрузки и рекомендаций по обслуживанию. До монтажа полезно проверить свободный ход механизма и отсутствие повреждений пружины, корпуса, втулки и крепежной вилки.

Что проверить при подборе

• Модель и модификацию. Амортизатор заявлен для Suzuki Address AD100, Yamaha Axis, Yamaha BWS и Yamaha Jog 90; отдельно подтверждена модификация Jog 90 3WF (CY90). Одинаковое торговое название скутера не всегда означает полностью одинаковую подвеску, поэтому год и версию техники также нужно учитывать.
• Длину. Для этой позиции указано 300 мм. Сопоставляйте размер со старой деталью по одинаковой методике измерения и в одинаковом положении, поскольку способ учета крайних точек может повлиять на результат.
• Геометрию креплений. Сверьте тип верхнего ушка и нижней вилки, ширину посадочных мест, диаметр крепежа и положение втулок. Крепления должны совмещаться без перекоса и принудительного разведения деталей рамы.
• Свободное пространство. Пружина и корпус не должны задевать колесо, кожухи, воздушный фильтр, выпуск или другие части скутера во всем доступном ходе подвески.
• Регулируемое исполнение. Если штатная деталь имела другую конструкцию настройки, заранее сопоставьте возможность доступа к регулятору после установки.

Когда амортизатор требует замены

Поводом для диагностики служат продолжительная раскачка после неровности, частые пробои, стук со стороны задней подвески, заметный люфт в креплениях, перекос пружины или повреждение корпуса. Эти признаки могут быть связаны не только с амортизатором, поэтому одновременно проверяют втулки, болты, точки крепления, состояние колеса и соседние детали подвески. Такой осмотр помогает устранить причину, а не только ее внешнее проявление.

Установка и первичная проверка

Перед снятием старой детали скутер надежно фиксируют, а заднюю часть разгружают так, чтобы крепеж не находился под усилием пружины. Посадочные места очищают и осматривают, затем амортизатор устанавливают без бокового натяга. Крепеж затягивают с моментом, указанным производителем техники. После сборки проверяют свободу движения подвески, отсутствие контакта пружины и корпуса с соседними деталями, правильное положение втулок и надежность фиксации обоих соединений.

NDT длиной 300 мм — практичный вариант для восстановления задней подвески перечисленных скутеров при точном совпадении длины и креплений. Сравнение со снятым амортизатором до монтажа остается самым надежным способом исключить ошибку по версии модели и посадочной геометрии.
