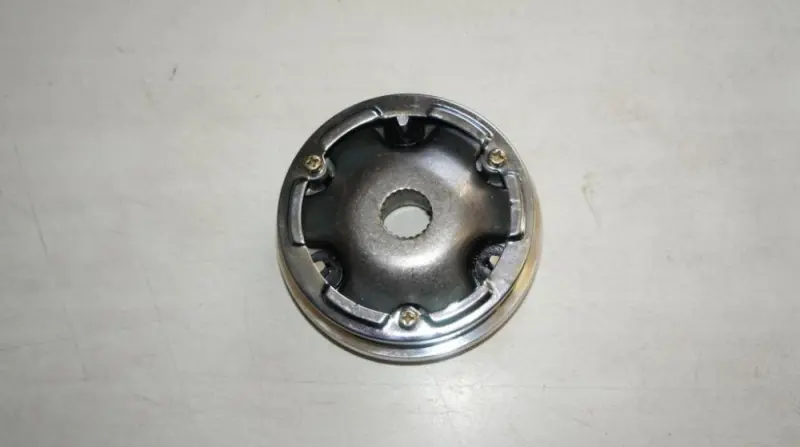

Передний вариатор Suzuki Address AD100

Передний вариатор для Suzuki Address AD100

Деталь предназначена для ремонта вариаторной трансмиссии скутера Suzuki Address AD100. Передний вариатор установлен со стороны двигателя и вместе с приводным ремнем и задним шкивом обеспечивает автоматическое изменение передаточного отношения. Благодаря этому скутер может начинать движение, разгоняться и переходить к более высокой скорости без ручного переключения передач.

Назначение и принцип работы

При изменении оборотов двигателя ролики перемещаются по направляющим подвижной части вариатора. Положение половин шкива меняется, а ремень переходит на другой рабочий радиус. Так крутящий момент передается в диапазоне, необходимом для старта, набора скорости и дальнейшего движения. Состояние дорожек, направляющих поверхностей и сопрягаемых деталей напрямую влияет на то, насколько свободно механизм меняет положение.

Передний вариатор Suzuki AD100 используют при восстановлении штатной трансмиссии после износа или повреждения установленной детали. Поводом для диагностики могут стать рывки при разгоне, нестабильный выход на скорость, посторонний шум со стороны крышки вариатора, заметная выработка дорожек, люфт либо повреждение поверхностей, контактирующих с ремнем и роликами. Такие симптомы не всегда связаны только с одной деталью, поэтому при разборке одновременно проверяют ремень, ролики, втулку, направляющие и состояние крепления.

Как проверить совместимость

Основной ориентир для подбора — модель Suzuki Address AD100, также встречающаяся под обозначением Address V100. Одного совпадения объема двигателя недостаточно: у скутеров разных серий могут отличаться посадка, шлицы, диаметры, длина втулки, конструкция щеки и количество роликов. Перед покупкой следует сопоставить снятый вариатор и новую деталь по форме, центральному отверстию, посадочным зонам и общим размерам.

• Модель: Suzuki Address AD100 / V100.
• Тип детали: передний вариатор скутерной трансмиссии.
• Тип привода: ременная трансмиссия с автоматическим изменением передаточного отношения.
• Двигатель модели: двухтактный, рабочим объемом 99 см³.

Комплектация передних вариаторов AD100 у разных исполнений бывает неодинаковой: отдельно или вместе с ними могут предлагаться ролики, втулка, наружная щека и другие сопрягаемые детали. Поэтому состав этой позиции необходимо уточнить до установки и не переносить на нее характеристики внешне похожих комплектов. Массу роликов также подбирают осознанно: она влияет на режим изменения передаточного отношения и не должна определяться только по внешнему виду.

Установка и контроль после ремонта

Монтаж выполняют на очищенные посадочные поверхности с соблюдением порядка расположения всех деталей. Ролики должны свободно находиться в своих дорожках, направляющая пластина — занимать правильное положение, а ремень — не попадать между половинами переднего шкива во время затяжки крепления. Резьбу, шайбы, шлицы и втулку проверяют до сборки. Момент затяжки выбирают по сервисным данным конкретной модификации Suzuki Address, поскольку недостаточная или чрезмерная затяжка способна повредить крепление и сопрягаемые поверхности.

После монтажа шкив проворачивают вручную, проверяют отсутствие заеданий и только затем устанавливают крышку трансмиссии. Первый запуск проводят с контролем посторонних звуков, биения и поведения скутера при плавном старте. Правильно подобранный и установленный передний вариатор возвращает механизму предусмотренный диапазон перемещения ремня и помогает восстановить ровную работу привода без изменения штатной схемы трансмиссии.
