Адаптер второго амортизатора SUNY mod:1 для Zongshen Wind ZS50QT-4

Адаптер второго амортизатора SUNY mod:1 для Zongshen Wind

Модельная опорная деталь предназначена для установки второго заднего амортизатора на скутер Zongshen Wind ZS50QT-4. Адаптер входит в конструкцию задней подвески и формирует необходимую схему крепления дополнительного амортизатора. Это не сам амортизатор и не универсальная монтажная пластина: форма корпуса, расположение отверстий и посадочных мест рассчитаны на определённую модель и вариант исполнения.

Применяемость этой версии указана для четырёхтактного китайского скутера Zongshen Wind с обозначением ZS50QT-4. При подборе необходимо учитывать полное название SUNY mod:1. Для семейства Wind встречаются адаптеры разных изготовителей и конфигураций, поэтому совпадения одного названия скутера недостаточно. Версии с другой геометрией нельзя считать взаимозаменяемыми без сопоставления точек крепления.

Конструкция адаптера

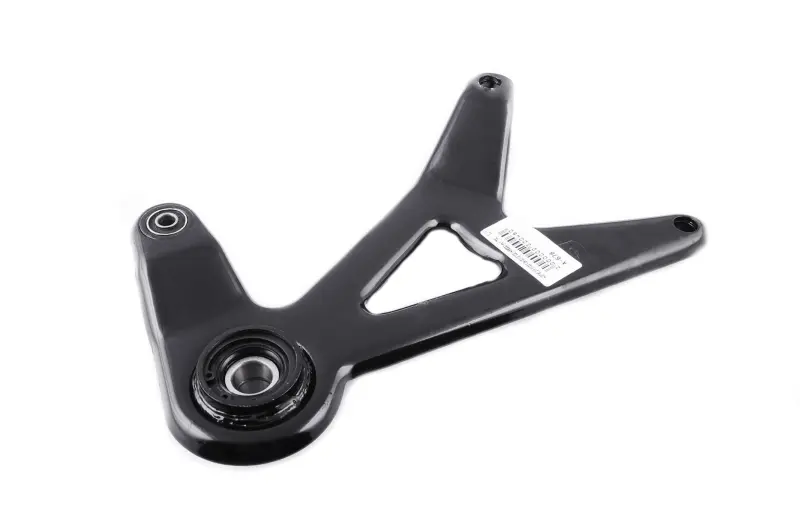

Адаптер выполнен в виде чёрного фигурного корпуса с тремя расходящимися плечами. В центральной части предусмотрено треугольное технологическое окно, а на концах плеч расположены три монтажных отверстия. В корпусе установлены два подшипниковых узла разного размера: крупный находится у широкой округлой части, меньший — на боковом плече. Такая конфигурация позволяет включить деталь в существующую кинематику подвески и получить предусмотренное положение креплений.

Форма детали имеет такое же значение, как модель скутера. Направление плеч, взаимное положение подшипников и отверстий определяют, совместится ли адаптер с посадочными точками без смещения и принудительного изгиба. Поэтому при ремонте ориентируются не только на наименование Zongshen Wind, но и на геометрию установленной детали или свободных мест крепления на конкретном скутере.

Что проверить перед выбором

• Модель техники. В документах или идентификационных данных скутера должно присутствовать обозначение ZS50QT-4.
• Исполнение адаптера. Для этой позиции обязательно совпадение версии SUNY mod:1; похожий адаптер Wind другой конфигурации может иметь иное расположение опор.
• Контур корпуса. Сопоставьте направление трёх плеч, форму широкой части и положение центрального треугольного окна.
• Монтажная схема. Проверьте количество, расположение и диаметры отверстий относительно ответных точек на технике. Крепёж не должен входить с боковым усилием.
• Посадочные места. Размеры двух подшипниковых узлов, осей, втулок и дистанционных деталей должны соответствовать конструкции скутера.
• Положение амортизатора. До окончательной сборки убедитесь, что его крепления совмещаются с адаптером и штатными опорами без перекоса.

Установка и обслуживание

Монтаж выполняют при разгруженной задней подвеске. Сначала адаптер размещают на штатных точках и проверяют свободное совпадение всех отверстий. Затем устанавливают предусмотренные конструкцией оси, втулки, дистанционные детали и крепёж. Принудительно стягивать несовмещённые отверстия болтами не следует: это указывает на неверную версию детали, неправильное положение адаптера или несоответствие соседних компонентов.

Перед окончательной затяжкой проверяют посадку подшипниковых узлов, отсутствие бокового зажима и правильное положение второго амортизатора. После сборки подвеска должна перемещаться без заедания, а корпус адаптера — не соприкасаться с соседними деталями во всём доступном диапазоне хода. Момент затяжки крепежа выбирают по сервисным данным конкретного скутера.

Основанием для проверки или замены адаптера служат деформация корпуса, трещины, овальная выработка монтажных отверстий, люфт в подшипниковых посадках либо заметное смещение амортизатора. При таких признаках одновременно осматривают оси, втулки, крепёж и точки крепления на скутере. Точное совпадение модели ZS50QT-4, версии mod:1 и геометрии детали помогает собрать подвеску без доработки адаптера и нарушения взаимного положения креплений.
