Адаптер второго амортизатора Zongshen Wind KOMATCU

Адаптер второго амортизатора Zongshen Wind KOMATCU

Кронштейн предназначен для установки второго заднего амортизатора на скутер Zongshen Wind модели ZS50QT-4. В задней подвеске он служит дополнительной опорной деталью: формирует необходимую точку крепления и задаёт положение второго амортизатора относительно штатной подвески. Это именно адаптер, поэтому сам амортизатор, крепёж и остальные компоненты подбираются отдельно с учётом комплектации скутера.

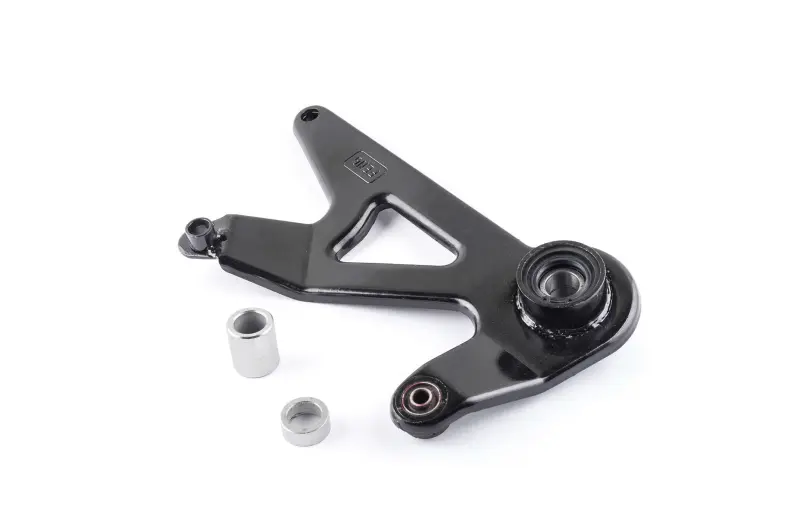

Модификация KOMATCU выполнена в виде фигурного металлического кронштейна чёрного цвета. Конструкция имеет крупную круглую посадочную часть, несколько разнесённых точек крепления и треугольный проём в центральной зоне. Асимметричная форма определяет сторону и ориентацию установки. При подборе также учитывают применяемые втулки и дистанционные детали: их размеры должны соответствовать посадочным местам адаптера и подвески.

Назначение в задней подвеске

Для монтажа дополнительной амортизационной стойки требуется опора с правильно расположенными посадочными точками. Адаптер связывает места крепления и удерживает второй амортизатор в предусмотренном положении. Корректная геометрия помогает исключить боковой перекос проушины, неполное прилегание втулок и затяжку соединения под углом. Деталь можно использовать при сборке двухамортизаторной схемы на совместимой модификации Zongshen Wind или при ремонте уже установленного крепления.

Замена адаптера необходима при трещинах, изгибе пластины, выработке или овальности посадочных отверстий. Крепление также проверяют при появлении бокового люфта, заметном смещении проушины амортизатора либо невозможности нормально затянуть соединение. Деформированный кронштейн не следует выравнивать усилием крепежа: сначала нужно определить причину несовпадения и оценить состояние сопряжённых втулок, проставок и болтов.

Как выбрать подходящее исполнение

Основные ориентиры — модель скутера Zongshen Wind ZS50QT-4 и исполнение адаптера KOMATCU. Для этой же модели предлагается вариант SUNY mod:1, поэтому одного совпадения названия техники недостаточно. Перед заказом сопоставьте старый кронштейн или фактические посадочные места на скутере с конфигурацией детали.

• Контур и ориентация: сравните сторону установки, направление выступающих частей и общий изгиб кронштейна.
• Посадочные точки: проверьте взаимное положение крупной круглой части, малой проушины и удалённого крепления.
• Втулки и проставки: сопоставьте их наружный и внутренний диаметры, длину и порядок размещения.
• Амортизатор: его проушина должна устанавливаться без бокового натяга, а крепёж — свободно проходить через совмещённые посадочные места.

Установка и контроль

Монтаж выполняют при разгруженной задней подвеске. Сначала адаптер примеряют без принудительного совмещения отверстий и проверяют его полную посадку. Затем устанавливают подходящие дистанционные детали и примеряют второй амортизатор, контролируя соосность соединений. Если кронштейн приходится отгибать, стягивать болтом с заметным усилием или смещать проушину в сторону, нужно повторно проверить выбранное исполнение и порядок сборки.

После монтажа контролируют затяжку крепежа, отсутствие бокового люфта и свободное перемещение подвески. На всём доступном ходе амортизатор и адаптер не должны соприкасаться с колесом, деталями двигателя, выпускной системой или облицовкой. Проверку повторяют после ремонта, замены втулок и переноса деталей со старого крепления. Точное совпадение геометрии важнее общего внешнего сходства: подходящий адаптер устанавливается без подгибания и удерживает второй амортизатор ровно в предназначенной точке.
