Угловой свечной колпачок BBCm «японец»

Угловой свечной колпачок BBCm «японец»

Свечной колпачок соединяет высоковольтный провод катушки со свечой зажигания в системе мототехники. Через него импульс поступает к свече для образования искры, а корпус удерживает контакт в установленном положении. Угловая конфигурация подходит для компоновки, где провод должен отходить в сторону, а прямое подключение мешает его правильной укладке возле головки цилиндра.

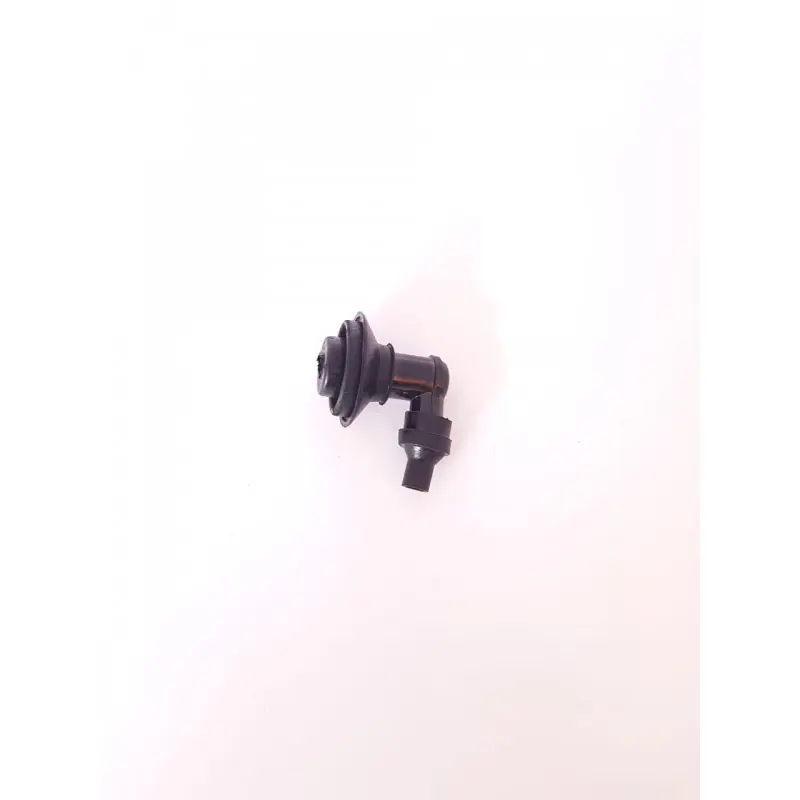

Колпачок выполнен в черном корпусе с поворотом между свечной частью и вводом провода. Со стороны свечи предусмотрена широкая кольцевая юбка, а возле ввода находится отдельный защитный манжет. Такая форма закрывает места соединения и помогает сохранить аккуратное положение провода при вибрации двигателя. Компактный угловой корпус особенно удобен там, где вокруг свечи мало свободного пространства.

Что проверить перед выбором

Обозначение «японец» используется для этой разновидности колпачков, однако одного общего названия недостаточно для определения совместимости с конкретным скутером или мотоциклом. Перед покупкой сопоставьте деталь со штатным колпачком и расположением свечи на двигателе. Основное внимание уделите геометрии корпуса, направлению выхода провода, форме посадочной части и доступному пространству рядом с головкой цилиндра.

• Угол корпуса. Провод после установки должен проходить по предусмотренной трассе без резкого перегиба и постоянного натяжения.
• Соединение со свечой. Необходимо учитывать тип верхнего контакта свечи и форму внутреннего фиксатора колпачка.
• Подключение провода. Сверьте диаметр высоковольтного провода и способ его крепления с конструкцией снятой детали.
• Посадка и габариты. Колпачок должен полностью устанавливаться на свечу и не упираться в облицовку, головку цилиндра или соседние детали.
• Электрические параметры. Если штатный колпачок имеет встроенное сопротивление, новая деталь должна соответствовать требованиям системы зажигания конкретной модели.

Когда требуется замена

Проверка колпачка уместна при затрудненном запуске, нерегулярных пропусках зажигания, перебоях во время движения или изменении работы двигателя при вибрации и сырой погоде. Причиной могут быть трещины корпуса, поврежденные манжеты, ослабленная посадка на свече, окисление либо выгорание контакта. Такие признаки нужно оценивать вместе с состоянием свечи, высоковольтного провода и катушки, поскольку похожие симптомы возникают в разных частях системы зажигания.

При осмотре проверьте, нет ли на корпусе трещин, следов пробоя или подгорания. Колпачок не должен свободно качаться на свече или сниматься без ощутимой фиксации. Также осмотрите конец провода: поврежденная жила, растрескавшаяся оболочка и слабое соединение способны нарушить передачу импульса даже при исправном новом колпачке.

Установка и контроль после замены

Старую деталь снимайте, удерживая ее за корпус, а не вытягивая за высоковольтный провод. Перед монтажом очистите доступную область вокруг свечи от сухих загрязнений и проверьте состояние обоих соединений. Новый колпачок подключают к проводу тем же способом, который предусмотрен штатной конструкцией, после чего устанавливают на верхний контакт свечи до плотной фиксации.

После монтажа уложите провод без натяжения, защемления и контакта с подвижными деталями. Угловой участок должен быть ориентирован так, чтобы провод сохранял естественный изгиб и не передавал нагрузку на посадку колпачка. Затем проверьте запуск и устойчивость работы двигателя. Если перебои сохранились, потребуется последовательная диагностика свечи, провода, катушки и других компонентов зажигания.

BBCm «японец» подойдет как ремонтная деталь при совпадении формы, способа подключения и требуемых электрических параметров. Точное сравнение со снятым колпачком позволяет избежать неплотной посадки, неправильного направления провода и несовместимости с контактом свечи.
