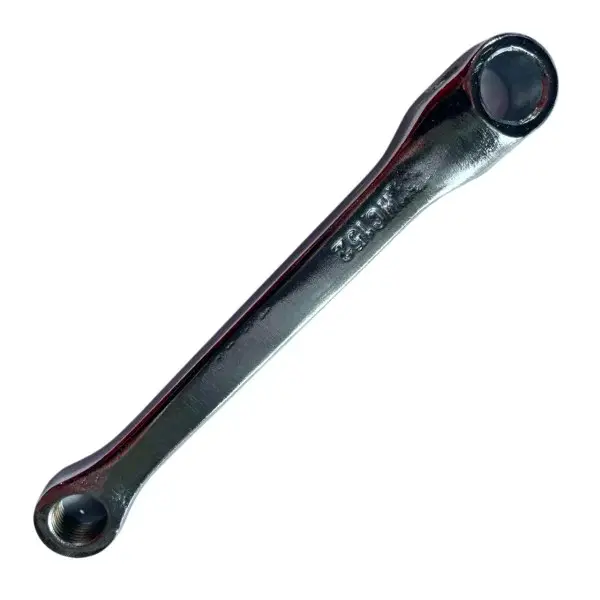

Левый велосипедный шатун 152 мм под клин, хромированный

Левый велосипедный шатун 152 мм под клин

Предназначен для ремонта велосипедной шатунной системы с клиновым соединением. Деталь устанавливается с левой стороны и передает усилие от педали на вал каретки. Длина 152 мм позволяет подобрать замену для системы с таким же размером, не меняя геометрию вращения педалей. Стальная конструкция имеет хромированную отделку и подходит для велосипедов, в которых штатно используется крепление шатуна клином.

Левый шатун работает со стороны, противоположной ведущей звезде. Один его конец соединяется с валом каретки, второй служит для установки левой педали. Клиновая посадка отличается от соединения под квадрат: шатун надевается на соответствующий вал и фиксируется отдельным клином. Поэтому совпадения длины недостаточно — перед покупкой необходимо проверить именно тип посадки. Деталь не предназначена для вала с квадратным, шлицевым или интегрированным интерфейсом.

Что проверить при подборе

• Сторона установки. Это левый шатун. Он должен располагаться напротив шатуна с ведущей звездой.
• Длина. Номинальный размер составляет 152 мм. Для сохранения симметричного положения педалей длина левого и правого шатунов должна совпадать.
• Посадка на каретку. Модель рассчитана на клиновое крепление. Форму вала, положение плоской площадки и параметры клина сравнивают со снятой деталью.
• Педальная резьба. До установки следует сопоставить ее диаметр и шаг с осью используемой левой педали. Несовпадающую педаль нельзя вкручивать с усилием.
• Положение относительно рамы. После предварительной сборки нужно убедиться, что шатун и педаль свободно проходят возле пера рамы и не касаются соседних деталей.

Установка и регулировка

Перед монтажом очищают вал каретки, посадочное отверстие и клин от загрязнений и следов старой смазки. Шатун устанавливают в положение, противоположное правому: при горизонтальном расположении оба шатуна должны образовывать прямую линию. Клин ориентируют так же, как в исправной исходной системе, после чего соединение равномерно фиксируют. Перекос клина или неполная посадка могут стать причиной люфта и неравномерного вращения.

Левая велосипедная педаль обычно имеет левую резьбу: при установке со стороны внешнего торца шатуна ее закручивают против часовой стрелки. Сначала педаль наживляют рукой на несколько оборотов, контролируя ровный вход резьбы, и только затем затягивают инструментом. Это помогает не повредить резьбовое отверстие. Если стандарт педали неизвестен, его определяют по старому шатуну и оси педали до начала монтажа.

Когда требуется замена

Новый левый шатун устанавливают при деформации прежней детали, повреждении педальной резьбы, износе клиновой посадки или устойчивом люфте, который не устраняется корректной фиксацией. Продолжать эксплуатацию с разбитым соединением не стоит: перемещение шатуна относительно вала ускоряет износ сопрягаемых поверхностей и мешает ровному педалированию. Одновременно проверяют состояние кареточного вала, клина и педали — новая деталь не устранит люфт, если его причина находится в другой части соединения.

После сборки шатуны прокручивают вручную на полный оборот, проверяя свободный ход, одинаковое положение педалей и отсутствие контакта с рамой. Затем соединение повторно осматривают после непродолжительной поездки. Такой порядок особенно полезен при восстановлении велосипеда со старой клиновой системой: он позволяет подобрать шатун по четырем ключевым признакам — левой стороне, длине 152 мм, клиновой посадке и совместимой педальной резьбе.
