Шестерня Z-15 с подшипником для ручной сеялки

Шестерня Z-15 с подшипником для ручной сеялки

Деталь предназначена для механизма ручной сеялки типа SA и участвует в передаче вращения между сопряженными частями привода. Зубчатый венец входит в зацепление с соседней шестерней, а установленный в центре подшипник служит опорой при вращении. Такая компоновка объединяет зубчатую и опорную части в одной сборочной единице, поэтому при ремонте необходимо проверять не только количество зубьев, но и все посадочные размеры.

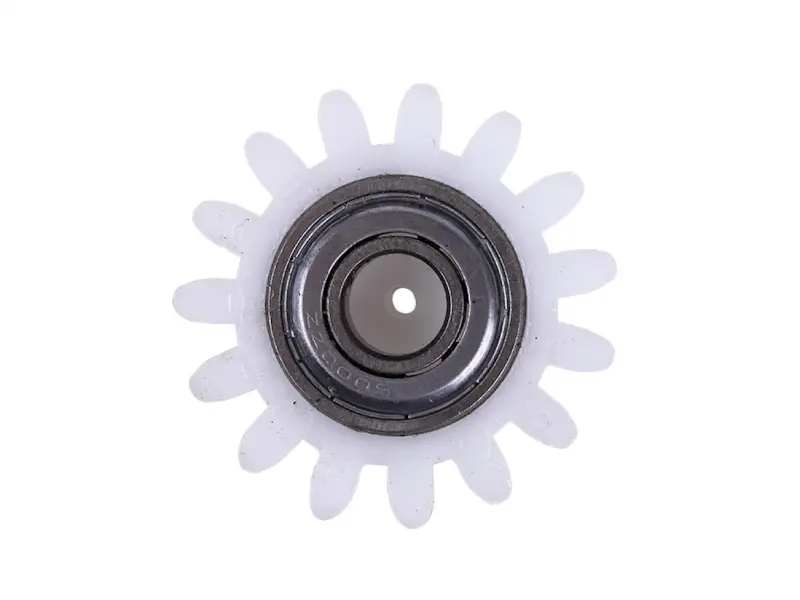

Обозначение Z-15 указывает на исполнение с 15 зубьями. Наружная часть имеет белый зубчатый венец, в центральной части установлен подшипник. Для этой модели указаны наружные диаметры 44,5 и 24,5 мм, внутренний диаметр 10 мм, общая высота 22 мм и масса 31 г. Поскольку в характеристике наружного диаметра приведены два значения для разных участков детали, при подборе следует измерить обе соответствующие зоны старой шестерни, а не ориентироваться только на максимальный размер.

Что проверить перед выбором

• Количество зубьев. Устанавливаемая шестерня должна иметь 15 зубьев. Исполнения Z-13, Z-14, Z-28 и Z-30 относятся к другим позициям и не считаются взаимозаменяемыми только из-за сходной формы.
• Наружные размеры. Сопоставьте максимальный диаметр зубчатого венца 44,5 мм и диаметр центральной зоны 24,5 мм с демонтированной деталью.
• Посадочное отверстие. Внутренний диаметр подшипника составляет 10 мм. Вал или ось должны соответствовать этому размеру без перекоса и чрезмерного зазора.
• Высота. Размер 22 мм нужно сравнить с доступным пространством в механизме, положением соседней шестерни и элементов фиксации.
• Форма зацепления. Помимо числа зубьев, проверьте их шаг, ширину и положение относительно центральной опоры. Совпадение одного диаметра еще не подтверждает совместимость.

Когда требуется замена

Основанием для ремонта могут быть поврежденные или заметно изношенные зубья, трещина зубчатого венца, подклинивание подшипника, ощутимый радиальный люфт либо неравномерное вращение. Такие дефекты нарушают нормальное зацепление и могут сопровождаться рывками или пропусками при работе привода. Одновременно осмотрите ответную шестерню и ось: установка новой детали рядом с поврежденными зубьями или на изношенную посадочную поверхность не устраняет первоначальную причину неисправности.

Рекомендации по установке

Перед монтажом очистите посадочное место и убедитесь, что ось не имеет заусенцев, деформации и выраженной выработки. Шестерню устанавливают ровно, без ударной нагрузки на центральный подшипник и без принудительного перекоса. Способ фиксации следует сохранить таким, каким он предусмотрен конструкцией конкретной сеялки. После сборки прокрутите привод вручную: зубья должны входить в зацепление по всей окружности, а шестерня — вращаться свободно, без заеданий и бокового смещения.

Эта шестерня подходит для ремонта ручной сеялки только при совпадении исполнения Z-15, посадочного диаметра, высоты и геометрии сопряженных деталей. Точная проверка старой детали особенно важна, поскольку в ассортименте запчастей для сеялок присутствуют внешне близкие шестерни с другим числом зубьев и другими посадочными параметрами. Сверка полного набора размеров помогает восстановить правильное положение передачи и избежать повторной разборки механизма.
