Шпоночная шестерня Z-14 с подшипником для ручной сеялки AMG

Шпоночная шестерня Z-14 с подшипником для ручной сеялки

Деталь предназначена для привода механизма ручной сеялки и объединяет зубчатую корону на 14 зубьев с центральным подшипником. При перемещении сеялки элементы привода передают вращение от ходовой части к высевающему механизму, а шестерня участвует в согласованном вращении сопряженных деталей. Исправное зацепление помогает механизму срабатывать последовательно, без пропусков, рывков и заклинивания из-за поврежденной шестерни.

Конструкция и назначение

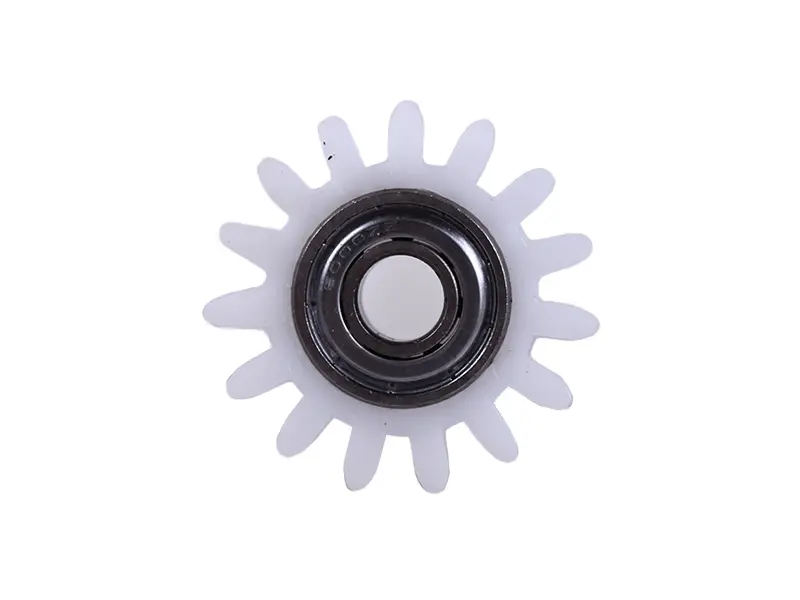

Зубчатая часть воспринимает вращение от сопряженной шестерни, а установленный в центре подшипник служит опорой в месте вращения. Такое исполнение объединяет две функции в одной детали: передачу движения через зубья и поддержку оси в посадочном месте. Шпоночное исполнение необходимо учитывать при подборе вместе с конфигурацией крепления, положением шестерни и устройством привода конкретной сеялки. Светлая зубчатая корона и центральный темный подшипник соответствуют форме детали для ручных сеялок, представленной в товарных карточках этой позиции.

Обозначение Z-14 указывает на 14 зубьев. Это один из основных параметров совместимости: шестерни Z-13, Z-15, Z-28 и другие варианты для сеялок не являются прямой заменой только из-за сходной формы. Изменение количества зубьев влияет на зацепление и передаточное отношение, поэтому устанавливать следует вариант, предусмотренный конструкцией механизма. Также в продаже встречаются обычная и малая шпоночные шестерни Z-14 с подшипником. Перед выбором нужно определить, какая версия стояла на сеялке.

Что проверить перед покупкой

• Количество зубьев: у требуемой детали их должно быть 14.
• Исполнение: необходима именно шпоночная версия с центральным подшипником, а не внешне близкая шестерня другого типа.
• Габариты: сравните наружный диаметр зубчатой части, общую ширину и расположение подшипника со снятой деталью.
• Посадку: измерьте внутренний диаметр подшипника и проверьте соответствие оси либо вала сеялки.
• Зацепление: сопоставьте шаг, толщину и профиль зубьев, поскольку одинаковое число зубьев само по себе не подтверждает совместимость.
• Положение в механизме: проверьте вылет зубчатой короны относительно опоры, чтобы после монтажа она находилась на одной линии с сопряженной деталью.

Когда требуется замена

Осмотр шестерни уместен, если привод начал прокручиваться, работать рывками, издавать посторонний шум либо периодически останавливаться. Причиной замены могут быть сломанные или деформированные зубья, заметный боковой люфт подшипника, тугое вращение, перекос или повреждение посадочной части. Эксплуатация с такими дефектами ухудшает зацепление и способна ускорить износ соседних деталей. Одновременно следует проверить ось, крепеж и сопряженную шестерню: новая деталь не устранит неисправность, если в механизме остались перекос, загрязнение или поврежденные зубья другой пары.

Установка и проверка

Перед монтажом очистите посадочное место и убедитесь, что на оси нет заусенцев, коррозионных наростов и деформации. Шестерню устанавливают без ударов по зубчатой короне и подшипнику, сохраняя исходное положение шайб, втулок и фиксаторов сеялки. После сборки проверните привод вручную: вращение должно быть свободным, зубья должны входить в зацепление по всей рабочей ширине, а шестерня не должна задевать раму или соседние детали. Затем выполните пробное прокатывание сеялки без рабочей нагрузки и проконтролируйте равномерность движения привода.

Эта шестерня подходит для ремонта ручной сеялки, в которой предусмотрены шпоночная Z-14 и подшипниковая опора такого исполнения. Для точного выбора используйте снятую деталь как образец и сравнивайте весь набор посадочных признаков, а не только название и цвет.
