Малая шпоночная шестерня Z-14 с подшипником для ручной сеялки

Малая шпоночная шестерня Z-14 с подшипником для ручной сеялки

Деталь предназначена для соответствующего приводного механизма ручной сеялки и участвует в передаче вращения между сопряженными частями. Исполнение Z-14 имеет четырнадцать наружных зубьев, а в центральной части установлен подшипник. Такое объединение зубчатой детали и опоры позволяет шестерне вращаться на своей оси и одновременно работать в зацеплении с соседней шестерней. Позиция подходит для ремонта механизма, в котором штатно используется именно малая шпоночная шестерня Z-14 с такой конструкцией.

Конструкция и назначение

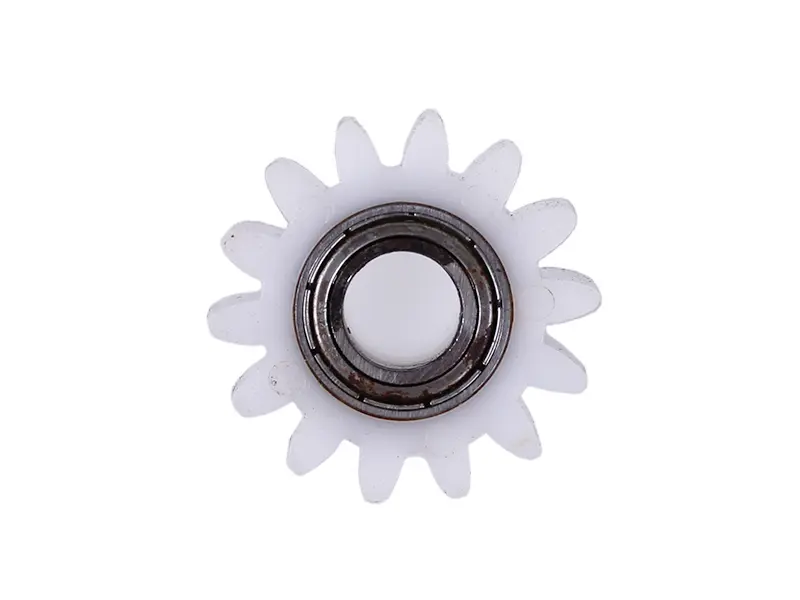

Шестерня состоит из белого зубчатого корпуса и центрального металлического подшипника. Наружные зубья принимают участие в передаче вращения, а подшипник уменьшает трение в месте установки и обеспечивает подвижность детали относительно оси. Для исправной работы важны правильное совпадение зубчатого профиля с ответной деталью, подходящая посадка подшипника и свободное вращение после сборки. Даже одинаковое количество зубьев не означает полной взаимозаменяемости, если различаются ширина, диаметр, шаг зубьев или посадочные размеры.

Эту шестерню выбирают при износе зубчатого корпуса, повреждении отдельных зубьев, чрезмерном люфте либо неудовлетворительной работе встроенного подшипника. Поводом для проверки механизма могут стать рывки при вращении, периодическое заклинивание, неравномерный ход или посторонний шум. Перед заменой необходимо осмотреть также сопряженную шестерню и ось: поврежденная соседняя деталь способна нарушить зацепление и ускорить повторный износ новой запчасти.

Что проверить при подборе

Ориентироваться только на назначение для ручной сеялки недостаточно: разные исполнения техники могут иметь отличия в приводе. Новую шестерню следует сопоставить со снятой деталью по основным конструктивным признакам.

• Количество зубьев: требуется исполнение Z-14, то есть с четырнадцатью зубьями.
• Размерное исполнение: эта позиция относится к малой версии; большая шестерня с тем же назначением не является прямой заменой.
• Зубчатый профиль: сравните наружный диаметр, ширину венца, форму и шаг зубьев.
• Посадка: проверьте внутренний диаметр подшипника и соответствие места установки на оси.
• Расположение детали: сопоставьте общую ширину и положение зубчатого корпуса относительно подшипника, чтобы сохранить правильное зацепление.

Если старая деталь сильно разрушена и снять размеры с нее невозможно, параметры удобно сверять по сохранившейся ответной шестерне, оси и свободному пространству в механизме. Совместимость следует определять по совокупности признаков, а не только по обозначению Z-14.

Установка и проверка механизма

Перед монтажом очистите посадочное место от загрязнений и остатков износа, проверьте состояние оси и убедитесь, что подшипник вращается без заеданий. Шестерню устанавливают без перекоса, избегая ударной нагрузки по зубьям и защитным частям подшипника. При запрессовке усилие должно передаваться на подходящее кольцо подшипника, чтобы не нагружать его тела качения. Способ фиксации сохраняют таким же, как в штатной конструкции конкретной сеялки.

После сборки прокрутите привод вручную на несколько полных оборотов. Зубья должны входить в зацепление равномерно, без упора вершинами, бокового закусывания и заметного смещения шестерни. До начала работы также проверяют наличие предусмотренных производителем защитных деталей и регулировок. Правильно подобранная малая шестерня Z-14 восстанавливает кинематическую связь в приводе ручной сеялки и позволяет вернуть механизму плавный, предсказуемый ход.
