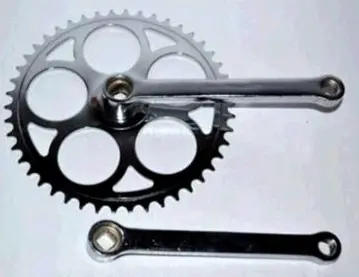

Система шатунов KL-2 с передней звездой 46T, 165 мм, под квадрат, хром

Система шатунов KL-2 с передней звездой 46T

Комплект предназначен для ремонта велосипедного привода, в котором используется одна передняя звезда и посадка шатунов на квадратный вал каретки. В состав системы входят правый шатун со звездой на 46 зубьев и отдельный левый шатун. Длина обоих шатунов составляет 165 мм, цвет исполнения — хром. Такая конфигурация позволяет заменить обе стороны кривошипного механизма одновременно и восстановить передачу усилия от педалей к цепи.

Назначение и конструкция

Правая сторона принимает усилие от педали и через звезду передает его цепи, а левый шатун обеспечивает вторую точку приложения усилия. Шатуны при монтаже располагаются на противоположных сторонах вала каретки. Посадочное отверстие выполнено под квадрат, поэтому система предназначена именно для каретки с квадратными концами вала и не заменяет детали со шлицевым или иным соединением.

Передняя звезда имеет 46 зубьев. Это число участвует в формировании передаточного отношения вместе с задней звездой: при неизменной задней части трансмиссии установка другого количества зубьев изменит привычное соотношение оборотов педалей и колеса. Если требуется сохранить прежний характер работы велосипеда, новый комплект подбирают с тем же числом зубьев, что и демонтированная система. Длина 165 мм также должна соответствовать исходным шатунам или параметрам конкретного велосипеда.

Что проверить при выборе

• Посадку каретки: концы ее вала должны быть рассчитаны на шатуны под квадрат.
• Количество передних звезд: KL-2 имеет одну звезду на правом шатуне.
• Число зубьев: звезда рассчитана на 46 зубьев; параметр желательно сопоставить со старой системой.
• Длину шатунов: заявлен размер 165 мм. Сравнивать нужно оба шатуна, а не только сторону со звездой.
• Цепную линию: после установки звезда должна занимать правильное положение относительно задней звезды и не касаться рамы.
• Параметры цепи: ее тип и ширина должны подходить к используемой трансмиссии и передней звезде.

Совпадение только по числу зубьев не гарантирует правильную замену. На положение звезды влияет вал каретки, поэтому перед заказом полезно сравнить тип посадки, длину шатунов, расположение прежней звезды относительно рамы и общую схему привода. Диаметр колес сам по себе не определяет совместимость этой системы.

Установка и проверка после монтажа

Для снятия старых шатунов с квадратного вала обычно требуется подходящий съемник. Перед установкой осматривают вал каретки: его посадочные поверхности не должны иметь повреждений, которые помешают плотной фиксации. Правый и левый шатуны устанавливают строго напротив друг друга, после чего крепеж затягивают способом и с усилием, предусмотренными производителем каретки и крепежных деталей. Педали устанавливают с учетом различного направления резьбы на правой и левой стороне.

После сборки следует вручную провернуть систему и убедиться, что звезда вращается свободно, не задевает раму, а цепь идет без заметного бокового перекоса. Также проверяют отсутствие люфта, постороннего стука и смещения шатунов. Если цепь уходит в сторону или звезда расположена слишком близко к перу рамы, эксплуатацию начинают только после корректировки цепной линии и проверки соответствия каретки.

KL-2 подходит как замена изношенной или поврежденной системы с параметрами 46T, 165 мм и посадкой под квадрат. Одновременная установка правого шатуна со звездой и парного левого шатуна особенно уместна, когда прежние детали различаются по износу, имеют деформацию или уже не обеспечивают надежную посадку на валу.
