Реле-регулятор напряжения Jawa 350/638 12 В, электронное

Электронный реле-регулятор для Jawa 350/638

Реле-регулятор предназначен для 12-вольтового электрооборудования мотоциклов Jawa 350 и Jawa 638. Деталь управляет напряжением, поступающим от генератора, и поддерживает предусмотренный режим питания бортовых потребителей и зарядки аккумулятора. Электронное исполнение подходит для замены регулятора при ремонте соответствующей системы мотоцикла.

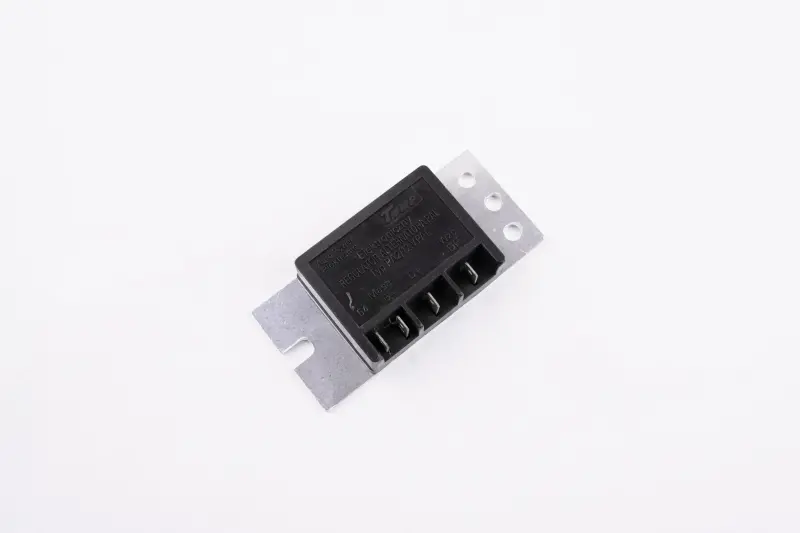

Корпус имеет четыре плоских штекерных вывода, расположенных в один ряд. Основанием служит металлическая монтажная пластина с отверстиями для фиксации. Такая компоновка позволяет подключить штатные провода раздельно и закрепить устройство на предусмотренном месте. Пластина также обеспечивает плотное прилегание детали к точке установки. Конкретное назначение каждого вывода определяют по схеме электрооборудования выбранной модификации Jawa: переставлять провода только по расположению контактов нельзя.

Что проверить при подборе

Обозначения Jawa 350 и Jawa 638 необходимо рассматривать вместе с номиналом 12 В. Регулятор не предназначен для переделки 6-вольтовой системы в 12-вольтовую: при подборе мотоцикл уже должен иметь соответствующее генераторное и аккумуляторное оборудование. У Jawa разных годов и после предыдущих ремонтов могут встречаться измененные проводка, разъемы или отдельные компоненты, поэтому одной модели мотоцикла недостаточно для окончательного решения.

• Напряжение: система мотоцикла должна быть рассчитана на 12 В.
• Модификация: заявленное применение — Jawa 350 и Jawa 638.
• Подключение: нужно сопоставить четыре вывода, их назначение и расположение проводов со схемой конкретного мотоцикла.
• Крепление: следует сравнить форму пластины, положение отверстий и доступное пространство со старым регулятором.
• Смежные компоненты: перед заменой проверяют состояние генератора, выпрямителя, аккумулятора, проводов и контактных соединений.

Когда требуется проверка регулятора

Поводом для диагностики могут стать недостаточная зарядка аккумулятора, заметное изменение яркости освещения при росте оборотов, нестабильные показания напряжения или слишком высокое напряжение на аккумуляторе. Эти признаки не указывают только на реле-регулятор: похожее поведение вызывают плохой контакт массы, окисленные клеммы, поврежденная проводка, неисправность генератора, выпрямителя либо самого аккумулятора. До покупки полезно измерить напряжение и проверить соединения, чтобы заменить именно неисправную деталь.

Установка и контроль после замены

Монтаж выполняют при отключенном аккумуляторе и по штатной схеме Jawa. Контакты должны быть чистыми, плотно обжатыми и подключенными к предназначенным выводам. Металлическую пластину закрепляют без перекоса, а проводку укладывают так, чтобы клеммы не испытывали натяжения и не касались подвижных или сильно нагревающихся частей мотоцикла. Самовольное изменение распиновки способно привести к неправильной работе нового регулятора и других компонентов.

После установки проверяют напряжение на клеммах аккумулятора при разных оборотах двигателя и с включенными потребителями. Показания сопоставляют с техническими данными конкретной модификации, поскольку точное контрольное значение определяется ее схемой и установленным оборудованием. Дополнительно осматривают крепление, штекеры и провода: соединения не должны ослабевать, искрить или заметно нагреваться. Такой порядок помогает оценить не только новую деталь, но и состояние всей системы зарядки.

Модель подойдет для обслуживания Jawa 350/638 с 12-вольтовым оборудованием, если совпадают схема подключения, четыре контактных вывода и конфигурация крепления. Перед заказом сравните эти признаки со снятым регулятором и документацией мотоцикла — это особенно существенно для техники, проводка которой могла изменяться во время прежних ремонтов.
