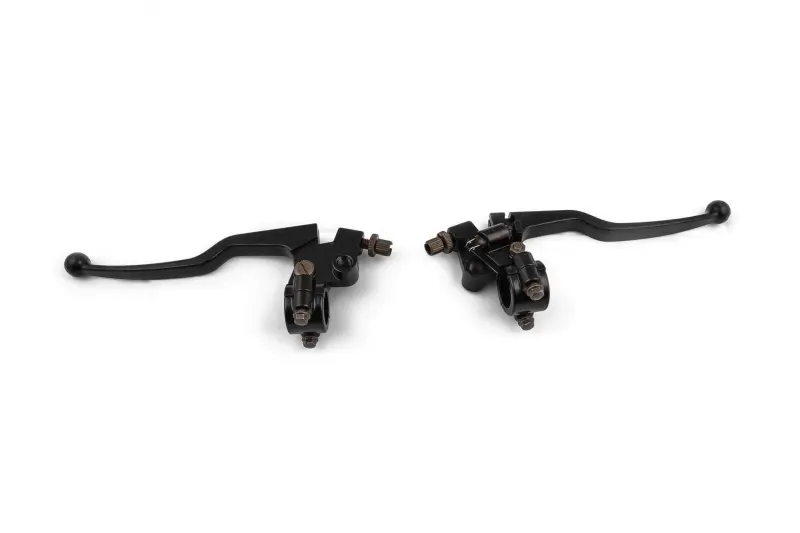

Рычаги тормоза и сцепления ИЖ, пара с креплениями

Рычаги тормоза и сцепления для мотоцикла ИЖ

Комплект предназначен для восстановления ручного управления сцеплением и передним тормозом на мотоцикле ИЖ с тросовым приводом. В него входят два рычага с отдельными рулевыми креплениями и резьбовыми регуляторами тросов. Такое исполнение позволяет заменить не только погнутые или поврежденные рукоятки, но и их основания, если в старых кронштейнах появился чрезмерный люфт, повреждена ось либо нарушена фиксация на руле.

При нажатии рычаг поворачивается на своей оси и передает усилие на соответствующий трос. Один механизм используется для выключения сцепления, второй — для привода переднего тормоза. Исправное соединение рычага, кронштейна и троса помогает получить ровный ход без заеданий и своевременную реакцию управляемого механизма. Резьбовые регуляторы служат для настройки свободного хода после монтажа и последующей корректировки по мере обслуживания тросового привода.

Что входит в конструкцию

• Два самостоятельных рычажных механизма — комплект закрывает левую и правую стороны руля.
• Кронштейны с разъемным креплением — позволяют установить механизмы на руль без замены самих рулевых рычагов по отдельности.
• Шарнирные оси — обеспечивают поворот рукояток при выжиме тормоза и сцепления.
• Резьбовые натяжители тросов с контрящими деталями — дают возможность выставить и зафиксировать требуемый свободный ход.
• Черное исполнение — оба механизма и рукоятки выполнены в едином цвете.

Как проверить совместимость

Обозначение ИЖ охватывает мотоциклы разных серий и годов, поэтому подбор выполняют по конструкции снятых деталей. Сравните форму и разъем крепежного хомута, расположение шарнирной оси, направление выхода троса и устройство его наконечника. Отдельно проверьте резьбу регулировочного узла, ширину места под рычаг и доступное пространство возле рукоятки, переключателей и другого оборудования на руле. Новый кронштейн должен становиться без перекоса, а рычаг — свободно перемещаться во всем предусмотренном диапазоне.

Не следует выбирать комплект только по общему названию мотоцикла. Если на технике ранее меняли руль, тросы, переключатели или органы управления, фактическая конфигурация может отличаться от исходной. Наиболее надежный способ подбора — сопоставить оба старых механизма с новым комплектом по форме креплений и точкам присоединения тросов. Это особенно важно, когда левый и правый узлы установлены от разных модификаций.

Установка и регулировка

Перед монтажом очистите посадочные участки руля и осмотрите их на наличие деформаций и повреждений. Кронштейны размещают в положении, при котором кисть удобно ложится на рукоятку, а тросы проходят без резких перегибов и натяжения при повороте руля в обе стороны. Крепеж затягивают равномерно: корпус не должен проворачиваться при нажатии, но чрезмерное усилие на хомуте также недопустимо.

• Подсоедините наконечники соответствующих тросов к рычагам и уложите оболочки в регулировочные упоры.
• Убедитесь, что шарниры движутся плавно, рукоятки возвращаются после отпускания, а тросы не цепляются за соседние детали.
• Выставьте свободный ход регулировочными натяжителями в соответствии с требованиями конкретной модели ИЖ.
• После настройки зафиксируйте регуляторы и повторно проверьте работу сцепления и переднего тормоза до начала поездки.

Когда комплект требует замены

Причиной ремонта могут быть погнутые рукоятки, трещины корпуса, разбитые отверстия осей, тугое перемещение, заметный боковой люфт или повреждение резьбы натяжителя. Такие дефекты мешают точно дозировать усилие и затрудняют корректную настройку троса. Парный комплект удобен при комплексном восстановлении органов управления: обе стороны получают одинаковое исполнение, а старые изношенные кронштейны не приходится оставлять вместе с новыми рукоятками.

После установки периодически контролируйте затяжку креплений, состояние осей, свободный ход и прокладку тросов. Если рукоятка начинает заедать, не возвращается либо упирается в соседнее оборудование, эксплуатацию следует прекратить до устранения причины. Правильный подбор и аккуратная регулировка позволяют использовать комплект как полноценную замену поврежденным рычажным механизмам ИЖ.
