Задний комбинированный фонарь Jinma TD

Задний комбинированный фонарь Jinma TD

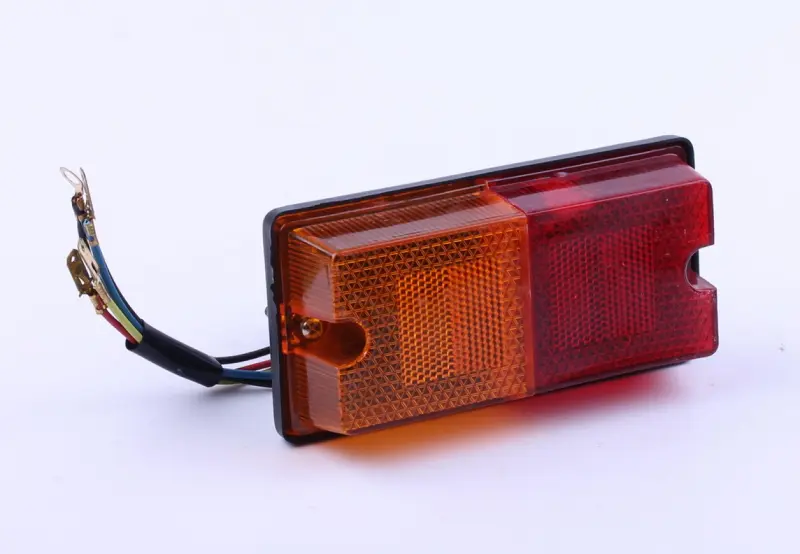

Фонарь предназначен для восстановления задней световой сигнализации тракторной техники Jinma TD. Он устанавливается вместо поврежденной штатной детали и помогает вернуть корректную передачу световых сигналов другим участникам движения и оператору техники, работающему рядом. Прямоугольная конструкция объединяет красную и янтарную зоны рассеивателя, а для подключения к проводке предусмотрен выведенный жгут с отдельными контактами.

Назначение и конструкция

В заднем освещении тракторов Jinma применяются указатели поворота, габаритные огни и сигнал торможения. Конкретное распределение этих функций между цветными секциями зависит от исполнения техники и штатной схемы подключения. Поэтому фонарь следует подбирать как деталь конкретной конфигурации Jinma TD, а не только по цвету или общему сходству корпуса.

Красная и янтарная части рассеивателя разделяют световые зоны и делают сигналы различимыми. Рельефная поверхность распределяет свет по площади секции. Корпус имеет вытянутую прямоугольную форму, боковые выемки на рассеивателе и собственный проводной вывод. Эти особенности необходимо сопоставить со снятым фонарем: даже у техники одного производителя могут отличаться ориентация детали, крепления, разводка контактов и набор реализованных режимов.

Что проверить перед выбором

• Исполнение техники. Уточните серию и модификацию Jinma TD, поскольку обозначение семейства без индекса не описывает все варианты электрооборудования.
• Форму корпуса. Сравните прямоугольный контур, расположение красной и янтарной секций, боковые выемки и направление установки.
• Крепление. Проверьте количество, положение и расстояние между крепежными точками. Новый фонарь должен устанавливаться без сверления корпуса техники и перекоса рассеивателя.
• Подключение. Сопоставьте число контактов и назначение каждого провода со штатной схемой. Одинаковый цвет изоляции не является достаточным основанием для соединения.
• Сторону установки. Убедитесь, что расположение секций, вывод проводов и креплений соответствует месту снятой детали.
• Набор сигналов. До монтажа определите, какие линии на машине отвечают за указатель поворота, габаритный огонь и тормозной сигнал.

Установка и проверка

Перед работой отключают питание бортового оборудования, затем снимают старый фонарь, сохраняя возможность определить назначение проводов. Контакты подключают по схеме конкретной модификации Jinma TD. Соединения нужно разместить без натяжения, перегиба и трения о кромки, подвижные детали или нагревающиеся поверхности. Корпус закрепляют равномерно: чрезмерная затяжка может создать напряжение в рассеивателе, а слабая фиксация приводит к вибрации детали.

После монтажа каждый режим проверяют отдельно. При включении соответствующего органа управления должна работать нужная секция, а остальные режимы не должны самопроизвольно включаться или заметно менять яркость. Неправильная совместная работа сигналов обычно требует повторной проверки назначения контактов и соединения общего провода. До окончательной сборки также следует убедиться, что жгут не зажат корпусом и не касается острых краев.

Когда требуется замена

Установка нового фонаря актуальна при трещинах или утрате части рассеивателя, повреждении корпуса и креплений, окислении выводов либо нестабильной работе после проверки проводки и источников света. Разбитая цветная секция ухудшает распознавание сигнала, а ненадежное крепление усиливает вибрацию и нагрузку на контакты. Правильно подобранный задний фонарь Jinma TD восстанавливает штатную компоновку светотехники без переделки посадочного места. Для точного выбора сравните снятую деталь по форме, крепежной геометрии, стороне монтажа и схеме контактов.
