Крышка механизма тормоза цепи для бензопил Stihl MS 230/250

Крышка механизма тормоза цепи для Stihl MS 230/250

Деталь предназначена для установки в механизм тормоза цепи бензопил Stihl MS 230 и MS 250. Она закрывает внутреннюю часть механизма и отделяет ее от зоны, где во время пиления накапливаются опилки, древесная пыль и смолистые загрязнения. Целый контур крышки и исправные места крепления необходимы для правильной сборки: деталь должна прилегать без перекоса и не препятствовать свободному перемещению сопряженных деталей.

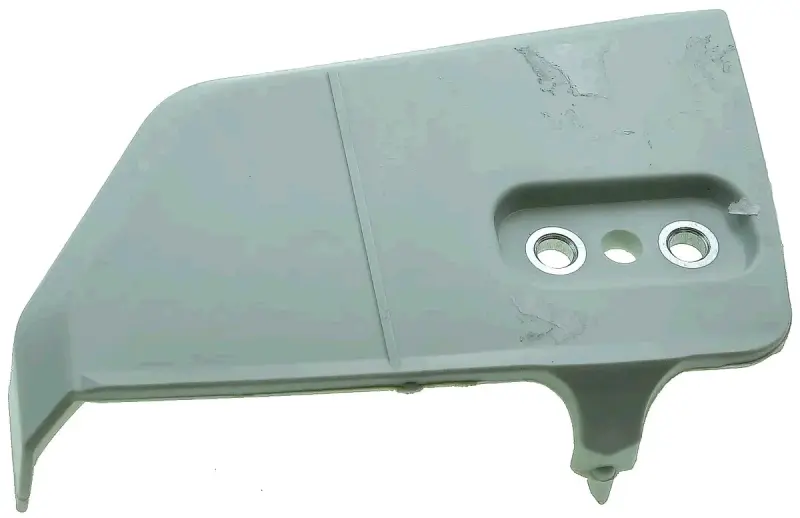

Крышка имеет асимметричную формованную конфигурацию, углубленную крепежную зону, два круглых отверстия с металлическими вставками и меньшее центральное отверстие. Эти признаки помогают отличить ее от похожих корпусных деталей бензопилы. Позиция предназначена именно для закрытия механизма тормоза цепи; при ремонте ее следует подбирать отдельно от наружной крышки ведущей звездочки, тормозной ленты и переднего защитного щитка.

Совместимость и правильный подбор

Заявленная применяемость этой крышки — бензопилы Stihl MS 230 и Stihl MS 250. Для заказа недостаточно ориентироваться только на близкое название модели или внешнее сходство. До установки сопоставьте новую деталь со снятой крышкой и с исполнением своей пилы.

• Контур: сравните форму верхней площадки, нижней кромки, бокового выступа и выемки в крепежной части.
• Посадочные точки: проверьте взаимное расположение двух усиленных круглых отверстий и центрального отверстия, а также расстояния между ними.
• Прилегание: убедитесь, что опорные поверхности и края совпадают со штатным местом без натяга, зазора и необходимости дорабатывать крышку.
• Исполнение пилы: если старая деталь утрачена или сильно разрушена, сверяйте конфигурацию по схеме деталей именно своей модификации Stihl MS 230 или MS 250.

Не расширяйте совместимость только потому, что у другой бензопилы похожая форма корпуса. Несовпадение хотя бы одной посадочной точки может вызвать перекос, неполное прилегание или контакт с подвижными частями тормозного механизма.

Когда требуется замена

Крышку меняют при трещинах, деформации, сколах по кромке, повреждении крепежной зоны или нарушении геометрии. Основанием для замены также служит ситуация, когда старая деталь не садится на место ровно, имеет заметный люфт либо касается соседних деталей. Перед заказом полезно очистить снятую крышку: плотный слой опилок и смолы может скрывать небольшую трещину, изношенную опорную поверхность или повреждение возле отверстия.

Установка и проверка после ремонта

Перед разборкой очистите область тормоза цепи от рыхлых загрязнений и зафиксируйте порядок расположения снятых деталей и крепежа. Новую крышку устанавливают на чистое посадочное место без принудительного изгиба, рассверливания отверстий или подрезания кромок. Крепеж должен входить в штатные точки свободно; его затягивают равномерно, чтобы не стянуть крышку с перекосом.

После сборки проверьте, что передний защитный щиток перемещается свободно, а крышка остается неподвижной и нигде не задевает соседние детали. Перед началом работы обязательно выполните проверку действия тормоза цепи в порядке, указанном в руководстве бензопилы. Если щиток движется туго, механизм не срабатывает четко или цепь не останавливается при включенном тормозе, пилу нельзя использовать до устранения причины. Такой подход позволяет не только заменить поврежденную крышку, но и восстановить корректную сборку механизма для дальнейшей эксплуатации Stihl MS 230 или MS 250.
