Угловой свечной колпачок для японского скутера

Угловой свечной колпачок для японского скутера

Колпачок соединяет высоковольтный провод со свечой зажигания и передаёт импульс от катушки к её контактному выводу. Он удерживается на свече, закрывает место соединения и помогает сохранять устойчивый контакт при вибрациях двигателя. Деталь предназначена для ремонта системы зажигания мототехники японского типа; перед заказом её необходимо сопоставить со штатным колпачком конкретного скутера.

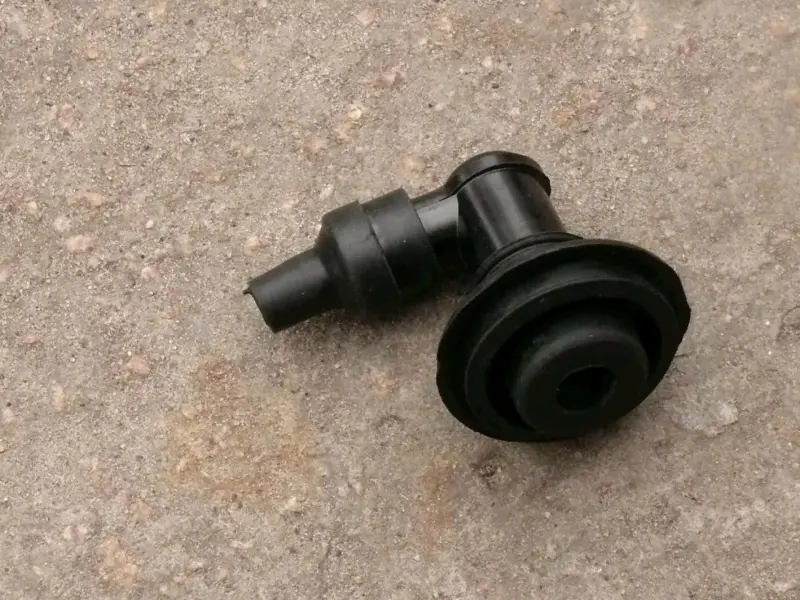

Корпус выполнен в угловой форме: провод подходит сбоку, а круглая часть с широкой юбкой устанавливается на свечу. Такая компоновка удобна там, где прямой выход провода ограничен кожухом, рамой или расположенными рядом деталями. Чёрный колпачок поставляется без указания конкретной модели двигателя, поэтому решающим критерием остаётся совпадение конструкции и посадочных соединений, а не только марка техники или её рабочий объём.

Что проверить при выборе

Свечные колпачки различаются углом корпуса, типом контакта со свечой, способом соединения с высоковольтным проводом и внутренними параметрами. Нужный вариант выбирают по снятой детали и требованиям изготовителя скутера.

• Форма корпуса. Сравните направление выхода провода и доступное пространство возле головки цилиндра. Этот вариант имеет боковое угловое подключение.
• Посадка на свече. Проверьте форму верхнего вывода свечи и наличие либо отсутствие навинчиваемой контактной гайки: колпачок должен соответствовать используемому типу наконечника.
• Соединение с проводом. Сопоставьте диаметр высоковольтного провода и способ его фиксации со старой деталью. Провод не должен входить свободно или удерживаться только за счёт изгиба.
• Габариты вокруг свечи. Убедитесь, что широкая круглая юбка помещается в отведённом месте и полностью садится без перекоса.
• Параметры системы зажигания. Если штатный колпачок имеет встроенное сопротивление, новый должен отвечать требованиям техники. Значение сопротивления этой позиции не заявлено, поэтому его проверяют до монтажа.

Когда колпачок требует замены

Поводом для проверки служат трещины корпуса или изоляции, ослабленная посадка на свече, повреждение места входа провода, подгоревший либо окисленный контакт. Такие дефекты могут сопровождаться затруднённым запуском, пропусками воспламенения, неустойчивой работой двигателя и ухудшением тяги. Эти же симптомы возникают при неисправности свечи, провода или катушки, поэтому перед заменой полезно осмотреть весь высоковольтный участок.

Установка и контроль

Работы выполняют на остановленном и остывшем двигателе. Старый колпачок снимают, удерживая за корпус, а не вытягивая за провод. Перед разъединением очищают область вокруг свечи, чтобы загрязнения не попали к её посадочному месту. Новый колпачок соединяют с проводом тем же предусмотренным способом, которым была установлена штатная деталь, затем надевают на контакт свечи до плотной фиксации. Провод прокладывают без натяжения, резких перегибов и прижатия к горячим частям двигателя.

После сборки проверьте, что корпус не проворачивается свободно, юбка сидит ровно, а провод не тянет соединение при вибрации и повороте соседних деталей. Правильно подобранный колпачок восстанавливает надёжное соединение между проводом и свечой; если перебои сохраняются, требуется дальнейшая диагностика свечи, провода, катушки и контактов.
