Металлический выключатель STOP для бензопилы Goodluck GL 4500/5200

Металлический выключатель STOP для бензопилы Goodluck GL 4500/5200

Переключатель предназначен для штатного управления зажиганием бензопил Goodluck серий GL 4500 и GL 5200. Перед запуском рычажок переводят в положение включения, а для остановки двигателя — в положение выключения. В позиции STOP переключатель прекращает искрообразование, поэтому мотор глохнет без использования воздушной заслонки или других нештатных приемов. Деталь подходит для ремонта пилы, у которой поврежден прежний выключатель, пропала фиксация положений либо команда остановки срабатывает не каждый раз.

Назначение и исполнение

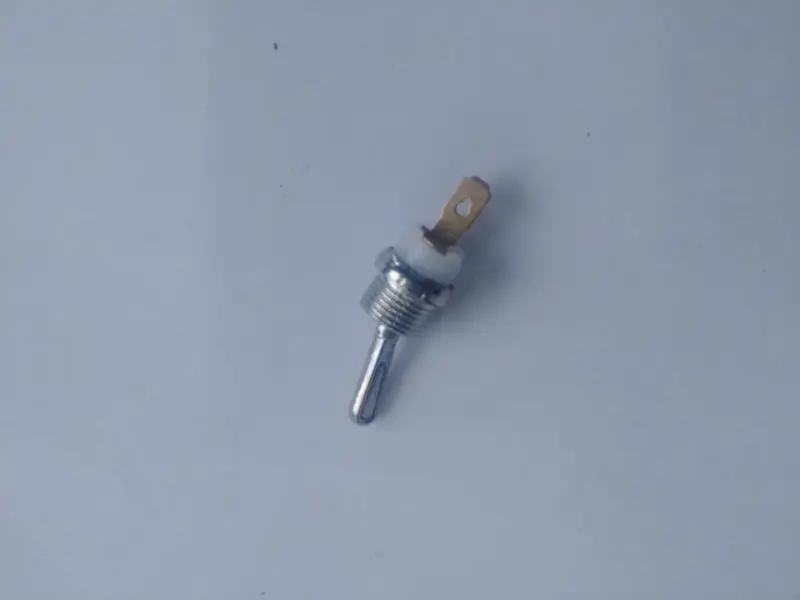

Выключатель выполнен в металлическом резьбовом корпусе с удлиненным рычажком. С противоположной стороны расположен изолятор и один плоский контактный вывод. Резьбовая часть служит для установки в предусмотренное отверстие корпуса бензопилы, а рычажок остается доступным оператору снаружи. Такое исполнение относится именно к механическим переключателям STOP для бензиновых цепных пил и отличается от пластиковых клавиш, курка газа и модуля зажигания.

Замена требуется не только при полностью сломанном рычажке. Поводом для проверки служат люфт детали в посадочном месте, повреждение изолятора, окисление или подгорание контакта, а также ситуация, когда двигатель продолжает работать после перевода органа управления в положение выключения. Похожий симптом может возникать из-за отсоединенного либо поврежденного провода, поэтому перед заказом полезно осмотреть и сам переключатель, и подходящее к нему соединение.

Как проверить совместимость

Модельная совместимость заявлена для Goodluck GL 4500 и GL 5200. У бензопил одной серии могут встречаться разные исполнения органов управления, поэтому при подборе ориентируются не только на обозначение пилы. Снятый переключатель сравнивают по общей форме, резьбовому способу крепления, длине и направлению рычажка, количеству и типу контактных выводов, а также по доступному месту внутри корпуса. Точные размеры резьбы и корпуса необходимо снять со старой детали: обозначения 4500 и 5200 сами по себе не заменяют проверку посадки.

• Назначение: включение режима работы системы зажигания перед запуском и подача команды STOP для остановки двигателя.
• Совместимые серии: бензопилы Goodluck GL 4500 и GL 5200 при совпадении исполнения посадочного места и подключения.
• Тип управления: механический рычажковый переключатель с двумя рабочими положениями.
• Конструкция: металлический резьбовой корпус, наружный рычажок, изолирующая вставка и один плоский контакт.

Установка и проверка после ремонта

Работу выполняют на заглушенной и остывшей бензопиле, предварительно отсоединив колпачок свечи. До демонтажа старой детали запоминают положение переключателя и прокладку провода. Новый выключатель устанавливают без перекоса, надежно фиксируют в штатном отверстии и подключают по той же схеме, что использовалась на конкретной пиле. Провод не должен пережиматься половинами корпуса, касаться подвижных деталей или мешать сборке. Резьбовое крепление затягивают аккуратно, чтобы не повредить изолятор и посадочную часть.

После сборки рычажок должен перемещаться четко, не задевать корпус и сохранять предусмотренные положения. Сначала проверяют правильность подключения, затем запускают пилу согласно инструкции к ее модели и контролируют остановку переводом в STOP. Если мотор не глохнет, проверяют контакт вывода, целостность провода и соединение с системой зажигания; установка нового переключателя не устранит обрыв на другом участке.

Эта позиция нужна для точечного восстановления штатной команды запуска и остановки на Goodluck GL 4500/5200. Она не заменяет курок газа, воздушную заслонку или катушку зажигания. Совпадение модели, металлического резьбового исполнения, конфигурации рычажка и контактного вывода помогает выбрать нужную деталь без переделки корпуса бензопилы.
