Шпилька крепления шины для бензопилы Stihl MS 361

Шпилька крепления шины для Stihl MS 361

Шпилька предназначена для установки и фиксации направляющей шины на бензопиле Stihl MS 361. Этот резьбовой элемент участвует в сборке узла вместе с шиной, боковой крышкой и штатными крепёжными гайками. Деталь используют при ремонте, если прежняя шпилька потеряна, имеет повреждённую резьбу или больше не позволяет правильно собрать крепление. Исправная шпилька необходима для установки шины в предусмотренном положении без перекоса узла.

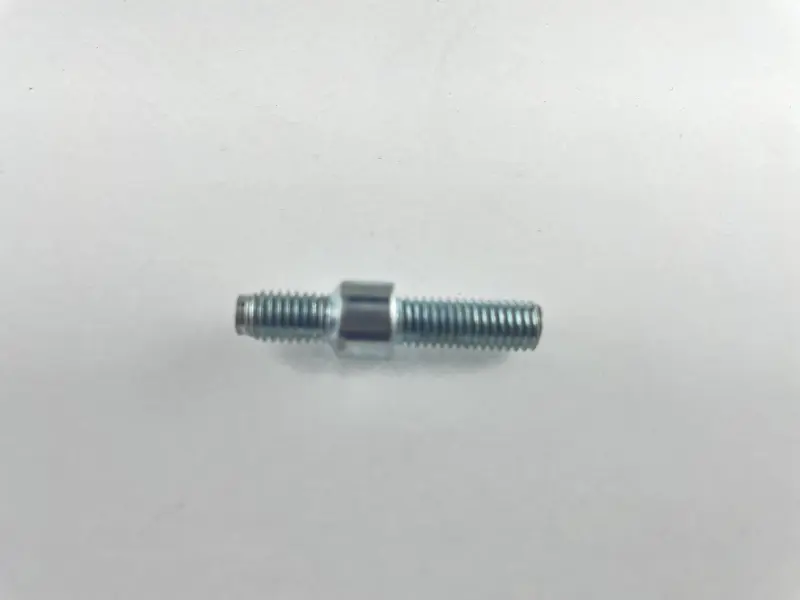

Конструкция включает резьбовые участки с обеих сторон и центральный буртик. Одна сторона устанавливается в предусмотренное посадочное место корпуса бензопилы, а на другой стороне фиксируются элементы крепления шины. Центральная упорная часть задаёт положение шпильки при установке и помогает правильно расположить детали во время сборки. Это специализированный элемент узла крепления шины, поэтому заменять его внешне похожим винтом, шпилькой крышки или другой резьбовой деталью не следует.

Когда требуется замена

Новую шпильку устанавливают при утрате прежнего крепежа, повреждении одного из резьбовых участков, невозможности надёжно установить штатную гайку или нарушении правильной сборки узла. Замена также может потребоваться после повреждения крепления либо во время восстановления бензопилы при обслуживании направляющей шины. Если соседние детали исправны, можно заменить только вышедшую из строя шпильку, не меняя весь узел.

Как правильно подобрать деталь

Запчасть рассчитана на бензопилу Stihl MS 361, однако перед заказом необходимо проверить обозначение модели на корпусе инструмента и исполнение конкретной пилы. Старую шпильку следует сопоставить с новой по общей конструкции, расположению центрального буртика, длине и виду резьбовых частей. Также важно учесть количество шпилек в узле и проверить ответное посадочное место в корпусе. Подбор только по внешнему сходству или марке инструмента может привести к несовпадению крепежа с конкретным узлом.

Если старая деталь отсутствует, ориентируйтесь на устройство крепления шины именно вашей бензопилы. Шпилька должна устанавливаться в предусмотренное место корпуса и позволять собрать шину с боковой крышкой и штатными гайками. Не используйте деталь, если её конструкция не соответствует посадочному месту или расположению остальных элементов узла.

Установка и проверка

Перед установкой снимите элементы крепления шины и осмотрите посадочное место в корпусе. Проверьте состояние штатных гаек, боковой крышки и отверстия в шине. Сорванная резьба, повреждение ответной части или деформация соседних деталей могут помешать правильной сборке даже после замены шпильки. Если обнаружен перекос или повреждение посадочного места, его необходимо учесть до окончательной установки крепежа.

Шпильку устанавливают соответствующей стороной в корпус бензопилы, сохраняя предусмотренное положение центрального буртика. Затем на свободной резьбовой части собирают направляющую шину, боковую крышку и штатные элементы крепления. Работы следует выполнять с учётом устройства Stihl MS 361 и требований сервисной документации для этой бензопилы.

После сборки убедитесь, что направляющая шина расположена ровно, боковая крышка установлена без перекоса, а гайки заняли свои штатные места. Крепление должно собираться последовательно, без принудительного совмещения деталей и без признаков повреждения резьбы. Такая проверка помогает убедиться, что новая шпилька правильно установлена и узел восстановлен в предусмотренной конфигурации.
