Ось сателлитов заднего моста L-131 мм Jinma 200/204/240/244

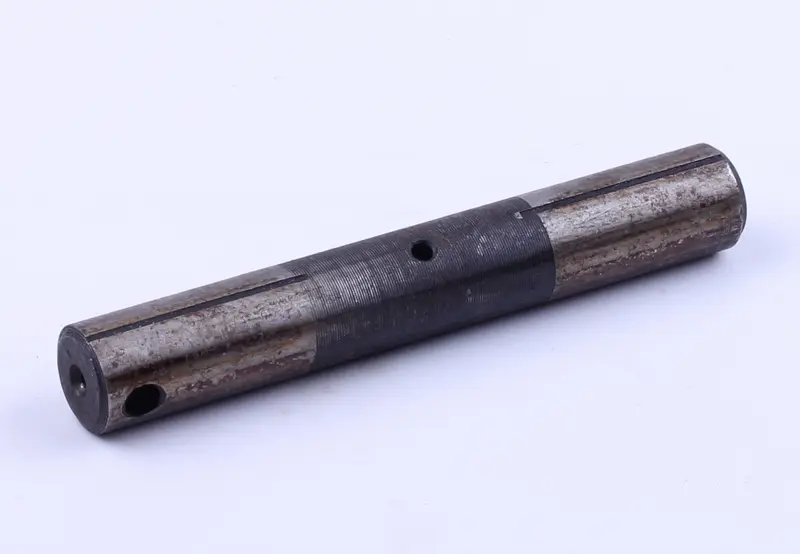

Ось сателлитов заднего моста Jinma L-131 мм

Деталь предназначена для дифференциала заднего моста минитракторов Jinma 200, 204, 240 и 244. Ось служит опорой для сателлитов и задает им правильное положение внутри корпуса дифференциала. При движении трактора сателлиты вращаются на этой оси и участвуют в распределении вращения между полуосями, благодаря чему ведущие колеса могут проходить поворот с разной скоростью. Исправная посадка детали необходима для согласованной работы шестерен, шайб и корпуса.

Назначение и конструкция

Заявленная длина оси составляет 131 мм. Деталь имеет цилиндрическую ступенчатую форму, центральный участок увеличенного диаметра, продольные выборки на концевых частях и несколько отверстий. Такая геометрия связана с размещением оси в дифференциале и ее фиксацией относительно соседних деталей. При подборе должны совпадать не только общая длина, но и диаметры участков, положение отверстий, размеры центральной части и форма продольных выборок.

Эта позиция относится именно к заднему мосту. Ее не следует путать с осями сателлитов переднего моста: они отличаются длиной, посадочной геометрией и местом установки. Совместимость заявлена для Jinma 200/204/240/244, однако перед заказом необходимо учитывать модификацию установленного моста и сравнить новую деталь со снятой.

Что проверить при выборе

• Общую длину: для этой позиции указано 131 мм; измерять снятую ось следует по крайним торцам.
• Посадочные диаметры: сравните диаметры обоих концов и центрального участка, поскольку одного совпадения длины недостаточно.
• Отверстия: проверьте их количество, диаметр, направление и расстояние от торцов.
• Продольные выборки: их расположение и протяженность должны соответствовать детали из ремонтируемого дифференциала.
• Место установки: убедитесь, что требуется ось сателлитов заднего, а не переднего моста.

Когда требуется замена

Ось подлежит дефектовке при появлении выраженных следов выработки в местах контакта с сателлитами, задиров, деформации, повреждения отверстий или заметного люфта сопряженных деталей. Такие дефекты могут сопровождаться шумом со стороны заднего моста и неравномерной работой дифференциала. Во время разборки следует оценивать состояние всего сопряжения: самих сателлитов, их опорных шайб и корпуса. Если отверстия сателлитов либо посадки корпуса уже изношены, установка одной новой оси может не устранить люфт.

Рекомендации по установке

Монтаж выполняют при разобранном дифференциале заднего моста. Перед сборкой посадочные поверхности очищают, удаляют загрязнения и проверяют на отсутствие заусенцев. Сателлиты и опорные шайбы устанавливают в предусмотренном порядке, а трущиеся поверхности смазывают составом, указанным в документации трактора. Ось должна входить без перекоса и чрезмерного ударного усилия. После фиксации необходимо проверить свободное вращение шестерен, отсутствие закусывания и правильное положение всех шайб.

Для уверенного подбора сопоставьте снятую деталь по всей геометрии, а не только по модели трактора. Особенно внимательно проверьте длину, ступенчатые диаметры и расположение отверстий. Такой подход помогает сразу подобрать ось для установленной версии заднего моста и избежать повторной разборки трансмиссии.
