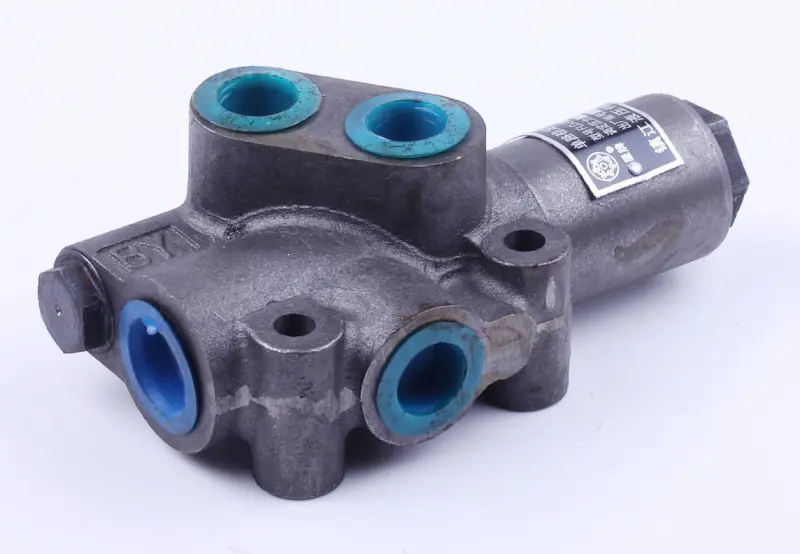

Распределитель потока ГУР и подъемника Jinma 200/204/240/244 FLD-6

Распределитель потока FLD-6 для Jinma 200/204/240/244

Деталь предназначена для гидросистемы минитракторов Jinma моделей 200, 204, 240 и 244. Она принимает поток масла от гидронасоса и распределяет его между гидроусилителем рулевого управления и гидравлическим подъемником навесной системы. Поэтому этот компонент участвует сразу в двух важных функциях трактора: помогает рулевому механизму и обеспечивает подъем либо опускание навесного оборудования. Сам распределитель не создает поток и не заменяет гидронасос — он направляет подаваемое насосом масло к нужному потребителю.

Назначение и место в гидросистеме

Распределитель FLD-6 устанавливается в линии между насосом, рулевым гидроусилителем и механизмом подъема. Корпус объединяет внутренние каналы и управляющую часть, через которые масло проходит к соответствующему контуру. Исправное распределение потока необходимо и для реакции рулевого управления, и для работы трехточечной навески. Если помощь при повороте руля стала нестабильной, подъемник перестал поднимать оборудование или обе функции работают с перебоями, распределитель входит в число деталей, которые проверяют при диагностике гидросистемы.

Похожие проявления могут возникать также из-за недостаточного уровня или загрязнения масла, неисправности насоса, гидроцилиндра, рулевого дозатора, шлангов либо соединений. Замена FLD-6 должна опираться на диагностику, а не только на один внешний признак.

Что проверить при подборе

• Модель техники: совместимость — Jinma 200, 204, 240 и 244.
• Обозначение детали: FLD-6; его следует сопоставить с обозначением в технической документации конкретного трактора.
• Габариты: длина 155 мм, ширина 90 мм, высота 60 мм; эти значения удобно сверить со снятым распределителем до заказа.
• Присоединительные отверстия: диаметры 23 и 18 мм. Это размеры для сопоставления, а не обозначение резьбы.
• Крепление: межосевые расстояния составляют 50 и 61 мм. Проверьте расположение крепежных точек и положение корпуса на тракторе.
• Схема подключений: сопоставьте количество, расположение и направление гидролиний, чтобы вход от насоса и выходы к рулевому управлению и подъемнику соответствовали штатной схеме.

Одного совпадения названия модели недостаточно для уверенного заказа, если на тракторе ранее меняли гидрооборудование. Наиболее надежный подбор дает одновременная проверка обозначения FLD-6, размеров корпуса, крепежных расстояний и конфигурации подключений. Резьбу штуцеров и тип уплотнений нужно уточнять по снятой детали или технической документации, поскольку диаметры 23/18 мм сами по себе не задают резьбовой стандарт.

Замена и проверка после монтажа

Перед снятием распределителя трактор останавливают и снимают остаточное давление способом, указанным в руководстве по обслуживанию. Зону соединений очищают, а гидролинии помечают до отсоединения: перестановка входа и выходов нарушит работу системы. Открытые шланги и отверстия защищают от грязи, поскольку загрязнения внутри каналов способны мешать движению управляющих деталей. Одновременно проверяют состояние штуцеров, уплотнений и прилегающих шлангов; поврежденные соединения могут сохранять утечку даже после установки нового корпуса.

Распределитель закрепляют без перекоса, гидролинии возвращают на свои места по штатной схеме, а затяжку соединений выполняют по требованиям документации трактора. После сборки восстанавливают уровень рабочей жидкости и удаляют воздух в порядке, предусмотренном для конкретной гидросистемы. Первую проверку проводят последовательно: контролируют герметичность соединений, реакцию рулевого управления, затем подъем и опускание навесного механизма.

FLD-6 подходит для ремонта штатной гидросистемы Jinma 200/204/240/244, когда подтверждена неисправность распределения потока. Точная сверка корпуса и подключений до установки помогает вернуть согласованную работу рулевого гидроусилителя и подъемника без случайного подбора детали.
