Ось сателлитов дифференциала переднего моста L=96 мм Jinma 200/204/240/244

Ось сателлитов дифференциала переднего моста Jinma, L=96 мм

Эта ось предназначена для дифференциала переднего моста минитракторов Jinma 200, 204, 240 и 244. Она служит опорой для сателлитов внутри корпуса дифференциала: проходит через шестерни, задает им правильное положение и удерживает под нагрузкой. Деталь нужна при ремонте переднего ведущего моста, когда штатная ось изношена, деформирована либо ее посадочные участки повреждены.

Во время движения сателлиты взаимодействуют с полуосевыми шестернями, а их ось воспринимает возникающую нагрузку и сохраняет взаимное расположение деталей. Поэтому состояние ее поверхности и геометрии напрямую связано с посадкой сателлитов. Износ в зоне контакта увеличивает зазор, а искривление нарушает соосность. Результатом могут стать люфт, посторонний шум, перекос шестерен и ускоренный износ сопряженных деталей дифференциала.

Конструкция и подбор

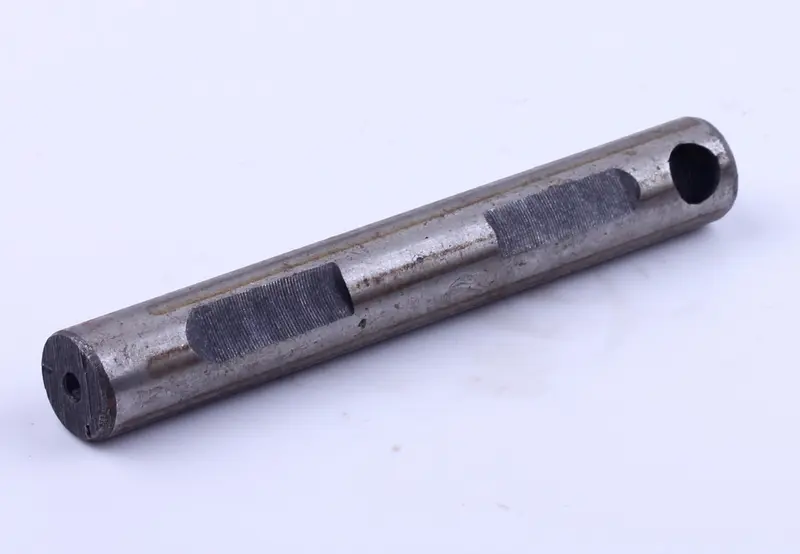

Номинальная длина оси составляет 96 мм. Деталь выполнена в виде цилиндрического стержня с двумя плоскими обработанными участками. Возле одного конца предусмотрено поперечное отверстие, на противоположном торце — небольшое осевое отверстие. Эти особенности формы важны для установки и дают дополнительные точки сравнения со снятой осью.

• Место установки: дифференциал переднего моста.
• Назначение: опора и позиционирование сателлитов в корпусе дифференциала.
• Длина: 96 мм.
• Заявленная применяемость: Jinma 200, Jinma 204, Jinma 240 и Jinma 244.

Подбирать эту запчасть только по обозначению трактора недостаточно: у близких исполнений переднего моста встречаются похожие оси другой длины, в том числе 98 мм. Перед заказом измерьте демонтированную деталь и сопоставьте не только общую длину, но и диаметр стержня, форму торцов, расположение поперечного отверстия, количество и положение плоских участков. Проверьте также, как ось сопрягается с отверстиями сателлитов и корпусом. Совпадение этих признаков помогает исключить установку внешне похожей, но геометрически иной детали.

Когда требуется замена

Поводом для дефектовки служат заметный люфт сателлитов на оси, следы выработки, задиры на контактных поверхностях, деформация, повреждение отверстий или нарушение посадки. Шум со стороны переднего моста сам по себе не указывает исключительно на эту деталь, поэтому при разборке следует оценить весь дифференциал: сателлиты, их шайбы, полуосевые шестерни, корпус и фиксацию оси. Новая ось не устранит зазор, если ответные поверхности уже имеют значительный износ.

Рекомендации по установке

Монтаж выполняют при разобранном дифференциале переднего моста. Перед сборкой очистите посадочные места и убедитесь, что в них нет частиц износа, заусенцев и повреждений, мешающих свободной установке. Ось должна проходить через сателлиты без перекоса и занимать штатное положение без принудительной подгонки. После установки проверьте фиксацию, свободу перемещения шестерен и отсутствие чрезмерного люфта. Смазку и порядок сборки восстанавливают в соответствии с руководством по обслуживанию конкретной модификации моста.

Ось L=96 мм подходит для планового восстановления или ремонта дифференциала переднего моста указанных моделей Jinma при полном совпадении размеров и посадочной геометрии со штатной деталью.
