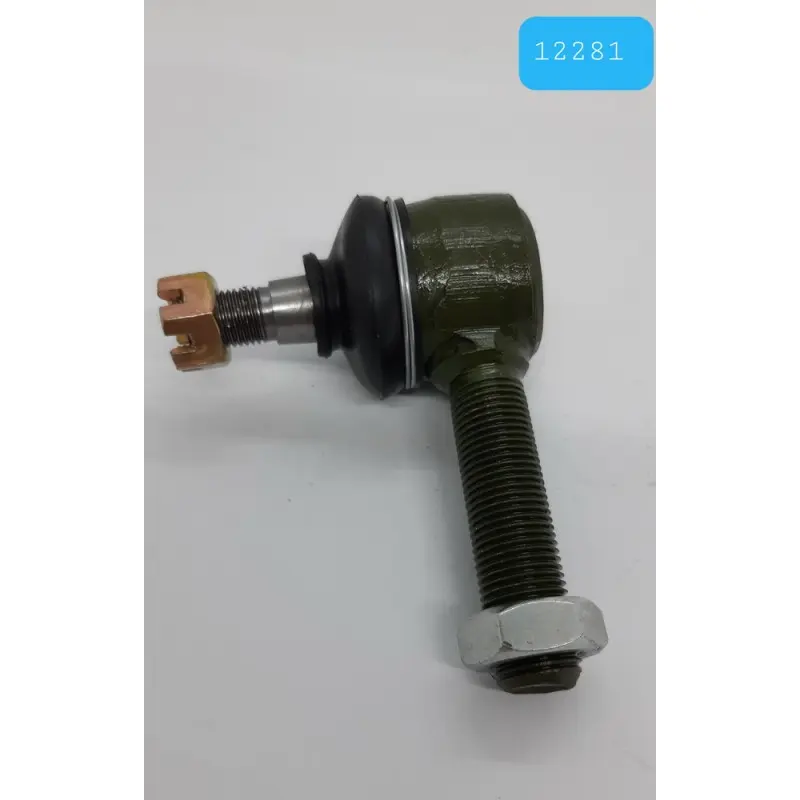

Рулевой наконечник с правой резьбой М16, конус 13–15 мм, палец М12 Jinma 200/204/240/244 (160.31.020)

Рулевой наконечник с правой резьбой для Jinma 200/204/240/244

Наконечник 160.31.020 устанавливается в рулевом приводе минитракторов Jinma 200, 204, 240 и 244. Деталь соединяет рулевую тягу с поворотным рычагом и передает усилие при изменении направления движения. Шарнирное соединение позволяет пальцу отклоняться относительно корпуса, поэтому тяга может перемещать поворотный механизм без жесткого перекоса в месте соединения. Такой наконечник выбирают для планового ремонта рулевого управления или замены детали, в которой появился люфт, повреждена резьба либо нарушена посадка пальца.

Конструкция и присоединительные размеры

Корпус выполнен с резьбовым хвостовиком правого направления. Номинальный размер этой резьбы — М16, а измеренный наружный диаметр составляет 15,7 мм. Хвостовик вворачивается в рулевую тягу, а контргайка фиксирует выбранное положение. С противоположной стороны расположен шарнирный палец с конусной посадочной частью 13–15 мм и резьбой М12; ее измеренный диаметр указан как 11,8 мм. Конус входит в ответное отверстие поворотного рычага, а резьбовая часть служит для закрепления соединения.

Шарнир закрыт защитным пыльником, который ограничивает попадание пыли, воды и загрязнений к подвижному сопряжению. На пальце предусмотрена корончатая гайка, а на основном резьбовом хвостовике — контргайка. Корпус имеет угловую форму, соответствующую расположению тяги и шарнирного пальца в рулевом механизме указанных моделей.

Что проверить перед выбором

Совпадения только по марке трактора недостаточно: в рулевом приводе применяются наконечники с правой и левой резьбой, а также варианты с другими диаметрами конуса. Для этой позиции обязательны правая резьба хвостовика, размер М16, резьба пальца М12 и конус 13–15 мм. Сравните старую деталь по направлению вворачивания, диаметрам обеих резьб, размерам конусной части, расположению пальца относительно корпуса и способу фиксации. Фактические значения 15,7 мм и 11,8 мм помогают сопоставить измерения штангенциркулем с номинальными резьбами М16 и М12.

• Тип детали: наконечник рулевой тяги с правой резьбой и шарнирным пальцем.
• Обозначение: 160.31.020.
• Резьба хвостовика: правая, М16; наружный диаметр 15,7 мм.
• Резьба пальца: М12; наружный диаметр 11,8 мм.
• Конус пальца: 13–15 мм.
• Применение: минитракторы Jinma 200, 204, 240 и 244.

Не следует подменять эту позицию похожим наконечником с левой резьбой или конусом 14–16 мм. Такие детали встречаются для той же линейки техники, но отличаются присоединением и местом установки. Если резьба старого наконечника выворачивается в противоположную сторону либо размеры конуса не совпадают, нужна другая модификация.

Замена и контроль после установки

Поводом для проверки наконечника служат ощутимый люфт в шарнире, стук при повороте, повреждение защитного пыльника, деформация корпуса, изношенная конусная посадка или сорванные витки резьбы. Эксплуатация соединения с люфтом ухудшает точность передачи движения от тяги к поворотному рычагу и увеличивает нагрузку на соседние сопряжения рулевого привода.

Перед демонтажем полезно зафиксировать положение контргайки и глубину вворачивания старой детали: это поможет сохранить исходную длину тяги при предварительной сборке. Посадочное отверстие и резьбу тяги очищают, проверяют на повреждения и только затем устанавливают подходящий наконечник. Крепление пальца и контргайку затягивают по требованиям технической документации трактора, без случайно выбранного момента. После сборки контролируют отсутствие люфта и заеданий, свободу перемещения шарнира, положение тяги и углы установки передних колес. Если длина тяги изменилась, требуется проверка регулировки схождения. Точное совпадение направления резьбы и всех посадочных размеров — главный критерий правильного выбора этой детали.
