Пыльник гидроцилиндра ГУР Jinma 200/204/240/244

Пыльник гидроцилиндра ГУР Jinma 200/204/240/244

Защитный чехол предназначен для гидравлического цилиндра рулевого управления минитракторов Jinma 200, 204, 240 и 244. Он закрывает подвижную часть штока возле уплотнения и ограничивает попадание пыли, грязи и влаги на поверхность, которая при повороте колес входит внутрь цилиндра. Такая защита особенно актуальна для техники, работающей на грунте, в поле, во дворе или на площадках с большим количеством абразивной пыли.

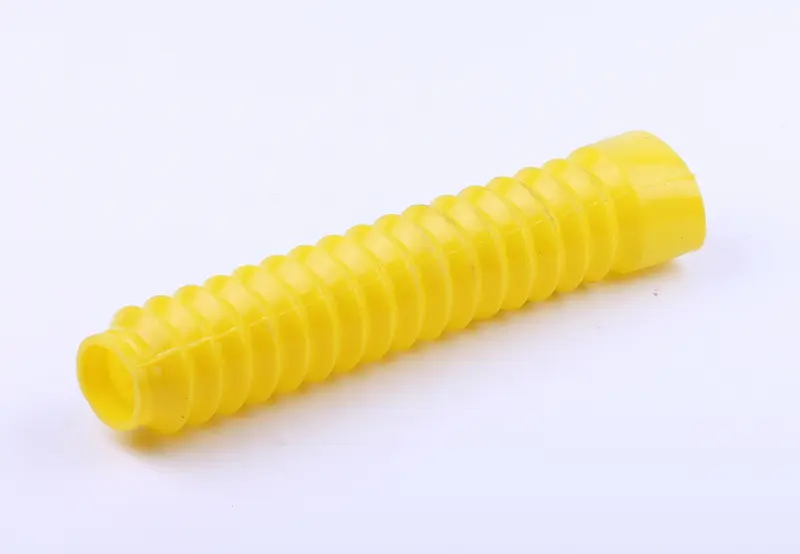

Пыльник выполнен в виде длинного желтого гофрированного чехла. Складчатый корпус изменяет свою длину вслед за перемещением штока: сжимается в одном направлении и расправляется в другом. Благодаря этому защитная оболочка сопровождает движение гидроцилиндра, не оставляя открытую зону без прикрытия. Пыльник не заменяет внутренние уплотнения и не удерживает гидравлическую жидкость — его задача заключается в защите наружной поверхности штока и области входа в цилиндр от загрязнений.

Назначение и своевременная замена

Чистая поверхность штока помогает снизить попадание абразивных частиц к уплотнению. Если чехол разорван, растрескался, потерял форму или сошел с посадочного места, грязь начинает оседать непосредственно на подвижной поверхности. При каждом ходе штока такие частицы перемещаются к кромке уплотнения, поэтому поврежденную защиту целесообразно заменить до появления задиров, ускоренного износа уплотнений и следов утечки жидкости.

При осмотре рулевого гидроцилиндра проверяют целостность гофр по всей длине, состояние обоих посадочных участков и свободу складывания чехла. Поводом для замены служат сквозные трещины, разрывы между складками, заметная деформация, затвердевание корпуса или неплотная фиксация на посадке. Новый пыльник должен свободно проходить весь диапазон движения штока, не перекручиваться и не соприкасаться с соседними деталями.

Размеры и подбор

Эта версия имеет общую длину 245 мм, наружный диаметр 49 мм и два посадочных внутренних диаметра — 30 и 45 мм. Масса детали составляет 65 г. Перед заказом необходимо сопоставить все три размера со снятым чехлом и проверить конфигурацию обоих концов. Одного совпадения марки и модели трактора недостаточно: для тех же Jinma 200/204/240/244 встречается пыльник типа 2 с другими размерами и формой, поэтому эти исполнения нельзя выбирать только по перечню техники.

• Назначение: защита штока гидроцилиндра рулевого управления.
• Применение: минитракторы Jinma 200, 204, 240 и 244.
• Общая длина: 245 мм.
• Внутренние посадочные диаметры: 30/45 мм.
• Наружный диаметр: 49 мм.
• Масса: 65 г.
• Исполнение: желтый гофрированный пластиковый чехол.

При подборе также учитывают конкретную модификацию установленного гидроцилиндра: на технике одного семейства ранее могли заменить цилиндр или отдельные детали рулевого механизма. Наиболее надежная проверка — одновременное совпадение назначения, общей длины, обоих посадочных диаметров, наружного диаметра и формы гофрированной части.

Установка и контроль после ремонта

Перед монтажом очищают открытую часть штока и посадочные поверхности, удаляя налипшую грязь без повреждения гладкой поверхности. Шток осматривают на наличие коррозии, царапин и задиров: новый чехол защищает от дальнейшего загрязнения, но не устраняет уже имеющиеся дефекты гидроцилиндра. Пыльник устанавливают без перекручивания, растяжения острым инструментом и защемления складок. Способ разборки цилиндра и фиксации концов выбирают по конструкции установленного рулевого механизма.

После сборки проверяют посадку с обеих сторон и перемещают рулевой механизм по всему диапазону. Гофры должны складываться равномерно, не натягиваться до предела, не соскакивать и не зажиматься между подвижными деталями. Одновременно полезно убедиться в отсутствии подтеков возле штока: если жидкость уже выходит из цилиндра, кроме пыльника потребуется обслуживание его внутренних уплотнений.

Практические преимущества

• Гофрированный корпус следует за ходом штока, сохраняя защиту при изменении длины цилиндра.
• Закрытая зона штока меньше контактирует с пылью, влагой и грязью, что уменьшает поступление абразивных частиц к уплотнению.
• Подтвержденные посадочные размеры позволяют отличить эту версию от другого исполнения для тех же моделей Jinma.

Деталь подходит для планового восстановления защиты исправного гидроцилиндра и для замены порванного или деформированного чехла. Точный размерный контроль перед монтажом помогает установить пыльник без лишнего натяжения и обеспечить его правильное складывание при работе рулевого управления.
