Рулевой наконечник DongFeng 240/244, правая резьба M16, конус 15–17 мм

Рулевой наконечник DongFeng 240/244 с правой резьбой M16

Наконечник предназначен для рулевого управления минитракторов DongFeng 240 и DongFeng 244. Он соединяет рулевую тягу с поворотным механизмом и передает усилие при изменении направления движения. Шарнирное соединение позволяет деталям рулевого привода перемещаться под необходимым углом, сохраняя управляемую связь между тягой и поворотным рычагом. Исправный наконечник должен работать без заметного люфта, заеданий и перекоса.

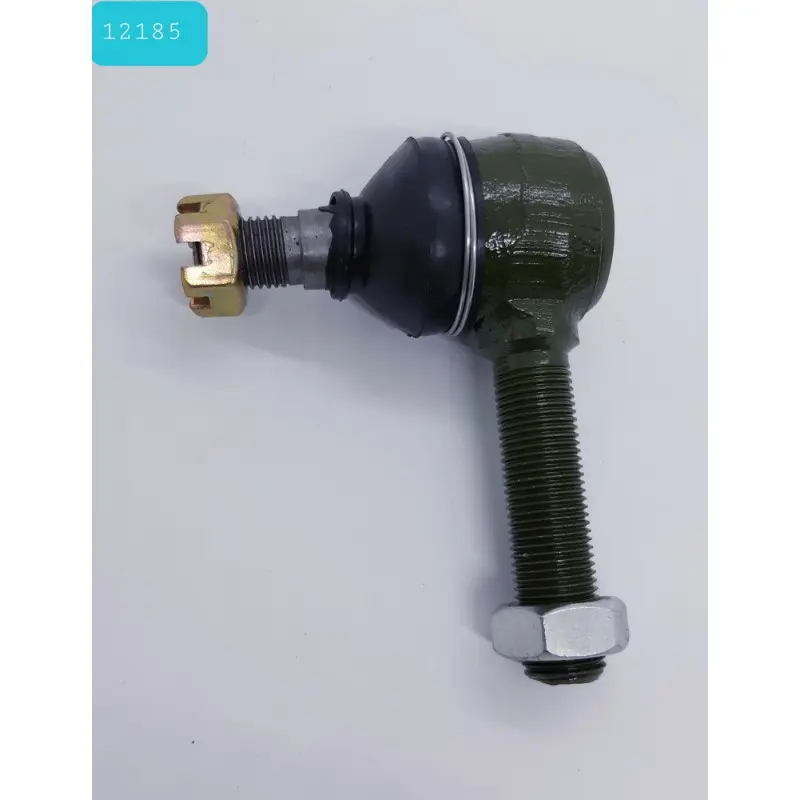

Конструкция включает корпус шарнира, палец с конической посадочной частью 15–17 мм, защитный пыльник и резьбовой хвостовик M16 с правым направлением резьбы. На хвостовике предусмотрена контргайка для фиксации положения на тяге, а палец крепится со стороны поворотного механизма. Пыльник закрывает подвижную часть шарнира от прямого попадания загрязнений. При осмотре детали особое внимание уделяют целостности пыльника, плавности движения пальца и отсутствию свободного хода.

Как правильно подобрать наконечник

Обозначения DongFeng 240/244 указывают на заявленное применение детали, однако перед установкой необходимо сопоставить параметры со снятым наконечником и исполнением конкретного минитрактора. Главными критериями являются направление и размер резьбы, размеры конуса, расположение детали в рулевом приводе и форма присоединительных участков. Правый и левый наконечники не взаимозаменяемы только по внешнему сходству: различное направление резьбы влияет на установку и регулировку тяги.

• Применение: рулевое управление минитракторов DongFeng 240 и DongFeng 244.
• Резьба хвостовика: M16, правая.
• Коническая посадка пальца: 15–17 мм.
• Тип соединения: шарнирный палец между рулевой тягой и поворотным механизмом.
• Перед покупкой: сравните направление резьбы, конус, длину присоединительной части и положение контргайки со снятой деталью.

Когда наконечник требует замены

Поводом для проверки служат люфт в шарнире, стук при повороте, повреждение пыльника, деформация корпуса или пальца, износ резьбы и ненадежная посадка конуса. Такие дефекты ухудшают точность передачи движения от рулевой тяги и могут увеличивать нагрузку на сопряженные детали. Отдельно проверяют состояние отверстия в поворотном рычаге и резьбовой части тяги: новый наконечник не устранит люфт, если повреждено ответное место крепления.

При диагностике удобно контролировать соединение одновременно с перемещением рулевого механизма. Палец не должен свободно стучать в корпусе, а корпус — проворачиваться на тяге после фиксации контргайкой. Если пыльник порван или смещен, шарнир также нуждается в проверке, поскольку открытая подвижная зона быстрее загрязняется.

Установка и регулировка

До демонтажа старой детали зафиксируйте ее положение на тяге или измерьте исходную длину регулируемого соединения. Это поможет сохранить базовую настройку при сборке, но не отменяет последующей проверки положения передних колес. Резьбу и коническое посадочное место очищают, затем наконечник устанавливают без перекоса. Усилие нельзя передавать через пыльник: он должен остаться целым и правильно расположенным вокруг шарнирного пальца.

После монтажа контргайку фиксируют на тяге, крепление конического пальца затягивают и стопорят способом, предусмотренным конструкцией минитрактора. Затем проверяют полный ход рулевого управления, отсутствие заеданий, касаний и люфта в соединении. Завершающий этап — контроль и при необходимости регулировка схождения передних колес по руководству для конкретной модели DongFeng. Такой порядок позволяет установить наконечник с учетом его посадочных параметров и восстановить корректную работу рулевого привода.
