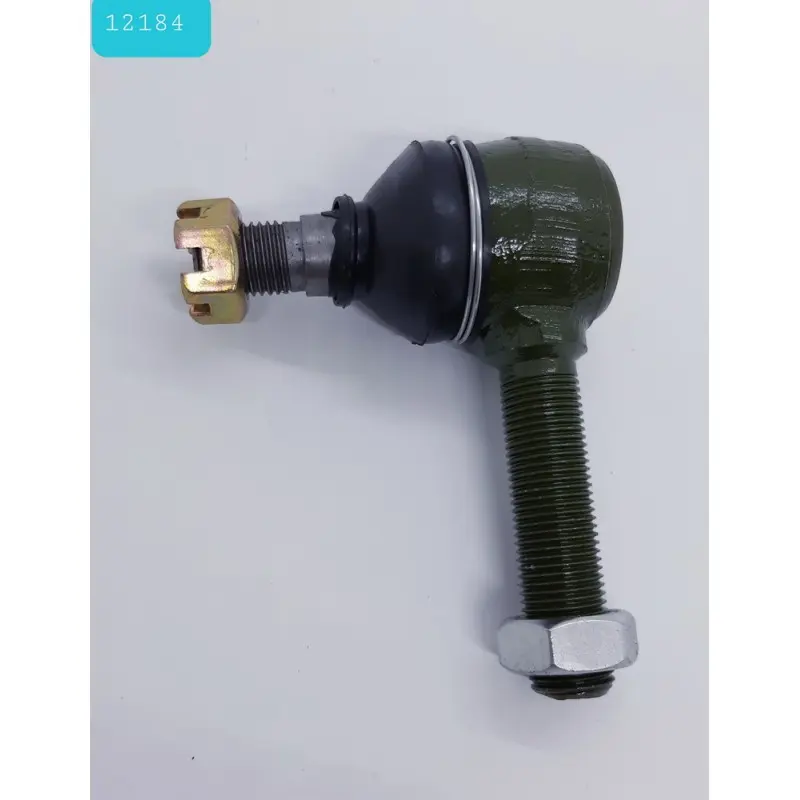

Рулевой наконечник TD, левая резьба M16, конус 15–17 мм

Рулевой наконечник TD с левой резьбой M16

Наконечник предназначен для шарнирного соединения рулевой тяги с поворотным рычагом минитрактора или мототрактора. Через него усилие от рулевого механизма передается на управляемое колесо, а шарнирный палец сохраняет подвижность соединения при изменении взаимного положения деталей. Эта модификация имеет левую резьбу M16 и коническую посадочную часть диаметром от 15 до 17 мм.

Назначение и конструкция

Корпус наконечника наворачивается на соответствующую часть рулевой тяги. Левая резьба затягивается против часовой стрелки, поэтому деталь нельзя заменять внешне похожей версией с правым направлением резьбы. Шарнирный палец устанавливается в коническое отверстие поворотного рычага: совпадающие поверхности обеспечивают плотную посадку и передачу усилия без произвольного смещения. Подвижная зона шарнира закрыта защитным пыльником.

В конструкции также предусмотрены контргайка на резьбовом корпусе и корончатая гайка на пальце. Контргайка фиксирует выбранное положение наконечника на тяге. Прорези корончатой гайки позволяют застопорить соединение шплинтом, если такое крепление предусмотрено конструкцией конкретной техники. При монтаже следует использовать исправный крепеж подходящего размера; наличие отдельных крепежных деталей в комплекте необходимо уточнять перед заказом.

Что проверить при подборе

• Направление резьбы. Нужна именно левая резьба: наконечник наворачивается против часовой стрелки. Праворезьбовая версия при сходных размерах не подойдет.
• Размер соединения с тягой. Номинальный диаметр корпусной резьбы составляет M16. Дополнительно сравните шаг резьбы с демонтированной деталью, поскольку одного диаметра для точного подбора недостаточно.
• Коническая посадка. Диаметры конуса составляют 15 и 17 мм в его узкой и широкой частях. Оба значения должны соответствовать отверстию поворотного рычага.
• Геометрия детали. Сопоставьте общую длину, высоту корпуса, угол расположения пальца, длину резьбовой части и положение контргайки. Это исключит упор корпуса в соседние детали и сохранит доступный диапазон регулировки тяги.
• Крепление пальца. Проверьте диаметр и шаг резьбы на пальце, форму гайки и способ стопорения. Эти параметры нельзя определять только по размеру M16 на корпусе.

Подбирать наконечник только по марке техники не следует: внутри одной серии могут применяться разные тяги, конусы и направления резьбы. Надежнее снять размеры со старой детали и отдельно проверить каждую точку соединения. Конус измеряют в узкой и широкой частях, а резьбу — по наружному диаметру, шагу и направлению наворачивания.

Замена и установка

Основанием для проверки наконечника служат ощутимый люфт в шарнире, повреждение пыльника, заедание пальца, деформация корпуса или испорченная резьба. Перед установкой очищают резьбовое соединение тяги и коническое отверстие рычага, проверяют их на повреждения и овальность. Корпус сначала наворачивают вручную: чрезмерное сопротивление указывает на несовпадение шага, направления резьбы или повреждение витков.

Конический палец должен садиться в отверстие равномерно, без перекоса. Затяжку выполняют с усилием, установленным документацией конкретной машины. Если соединение стопорится шплинтом, используют исправный шплинт подходящего диаметра и контролируют его положение в прорези гайки. После фиксации контргайки проверяют свободу движения шарнира, отсутствие контакта с соседними деталями и полный диапазон поворота колес.

Замена наконечника или изменение глубины его наворачивания влияет на длину рулевой тяги. После ремонта необходимо проверить положение управляемых колес и при необходимости отрегулировать схождение по требованиям изготовителя техники. Правильно подобранный наконечник обеспечивает точную посадку конуса, надежную фиксацию тяги и свободную работу шарнира во всем диапазоне рулевого управления.
