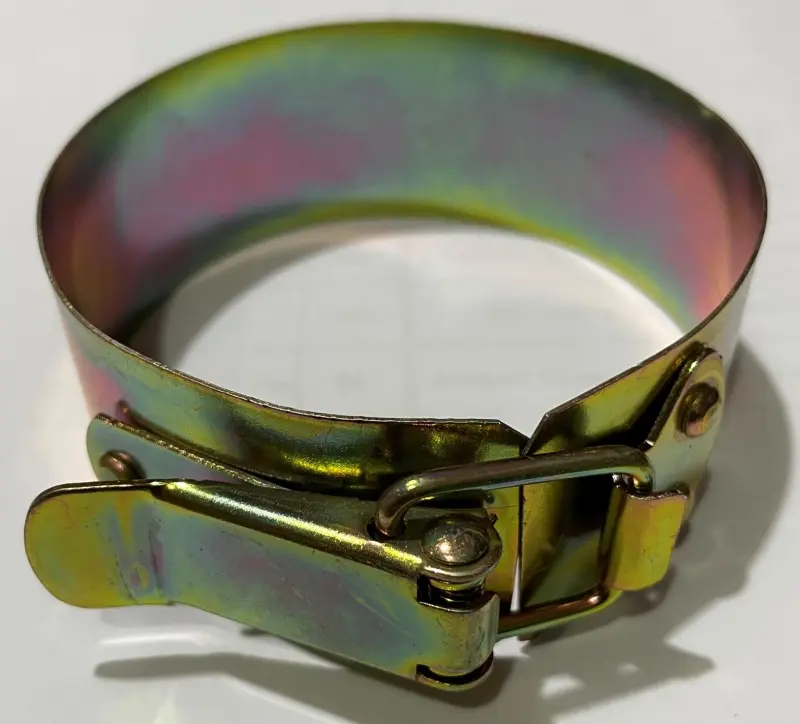

Защитный хомут щёток генератора М-72 6V VDKI

Защитный хомут щёток генератора М-72 6V VDKI

Деталь предназначена для 6-вольтового генератора мотоцикла М-72 и устанавливается снаружи корпуса в зоне щёток и коллектора. Широкая кольцевая лента охватывает цилиндрический корпус, закрывает предусмотренную для обслуживания область и удерживается рычажной защёлкой. Такая конструкция соответствует компоновке генератора Г-11, применяемого на М-72: щётки находятся в щёткодержателях на крышке со стороны коллектора, а наружная лента служит отдельной защитной деталью.

Роль хомута в генераторе

Во время работы щётки контактируют с вращающимся коллектором, передавая ток между якорем и неподвижной частью генератора. Их положение и прижим обеспечивают щёткодержатели с пружинами. Хомут не заменяет эти детали и не создаёт усилие прижима щёток. Его задача — закрыть наружную сервисную зону генератора и зафиксироваться вокруг корпуса так, чтобы доступ к щёткам можно было открыть при обслуживании.

В ремонтной последовательности генератора Г-11 защёлку сначала отстёгивают, затем снимают защитную ленту, после чего получают доступ к щёткам и их проводам. Поэтому исправность замка и сохранённая круглая форма хомута важны не только для удержания детали на корпусе, но и для нормального последующего обслуживания без случайного самопроизвольного раскрытия.

Конструкция и практическая польза

• Охватывающая лента закрывает сервисную область по окружности корпуса и образует аккуратный наружный пояс генератора.
• Рычажная защёлка с тягой стягивает концы ленты и позволяет открыть доступ к щёточной зоне без разборки всего генератора.
• Шарнирные соединения замка дают рычагу перемещаться при открытии и закрытии, поэтому хомут можно снять и установить повторно во время ремонта.

Как правильно подобрать деталь

Основные ориентиры — мотоцикл М-72, 6-вольтовое исполнение генератора и форма наружной защитной ленты. Одного совпадения напряжения недостаточно: перед покупкой сравните снятый хомут и посадочное место на генераторе. Особенно важны диаметр охвата, ширина ленты, длина перекрытия концов, расположение защёлки и форма участков возле замка. Новый хомут должен лечь на тот же пояс корпуса и закрываться в предусмотренном месте, не заходя на клеммы и выводы.

• сверьте модель и фактическую конструкцию установленного генератора;
• сравните ширину и окружность старой защитной ленты;
• проверьте направление рычага, положение тяги и точек шарнира;
• убедитесь, что кромки не мешают проводам и крепёжным деталям;
• оцените состояние прокладок под лентой: в штатной сборке Г-11 установлены две бумажные прокладки, состояние которых проверяют отдельно.

При генераторе другой модели или ранее изменённом корпусе подбор выполняют по реальной посадке, поскольку внешне близкие ленты могут отличаться геометрией замка и размером охвата.

Установка и проверка

Перед монтажом старую ленту расстёгивают и снимают, сохраняя расположение прокладок и проводов. Посадочную область очищают от загрязнений, затем хомут размещают ровно по окружности и заводят тягу в рабочее положение. Защёлка должна закрываться уверенным движением без чрезмерного усилия. Если рычаг не доходит до закрытого положения либо лента остаётся свободной, сначала повторно проверяют размер, положение концов и отсутствие посторонних деталей под кромкой.

После установки хомут должен сидеть без заметного смещения, а замок — оставаться полностью закрытым. Провода не должны попадать между лентой и корпусом. Поводом для замены служат деформация окружности, повреждение шарниров или заклёпок, ослабление тяги, неполное закрытие рычага и такое состояние кромок, при котором лента уже не прилегает к своему посадочному поясу. Правильно подобранный хомут возвращает генератору штатное наружное закрытие щёточной зоны и сохраняет удобный доступ к ней при следующем обслуживании.
