Рычаг декомпрессора ИЖ с хомутом

Рычаг декомпрессора ИЖ с хомутом

Компактная рулевая манетка предназначена для мотоциклов ИЖ, у которых декомпрессор управляется тросом. При нажатии рычаг перемещает трос и открывает клапан декомпрессора: на мотоциклах семейства «Планета» этот механизм используется для продувки цилиндра и кривошипной камеры. Деталь относится именно к органам ручного управления на руле. Ее не следует путать с клапаном, установленным на двигателе, или с соединяющим их тросом.

Конструкция и назначение

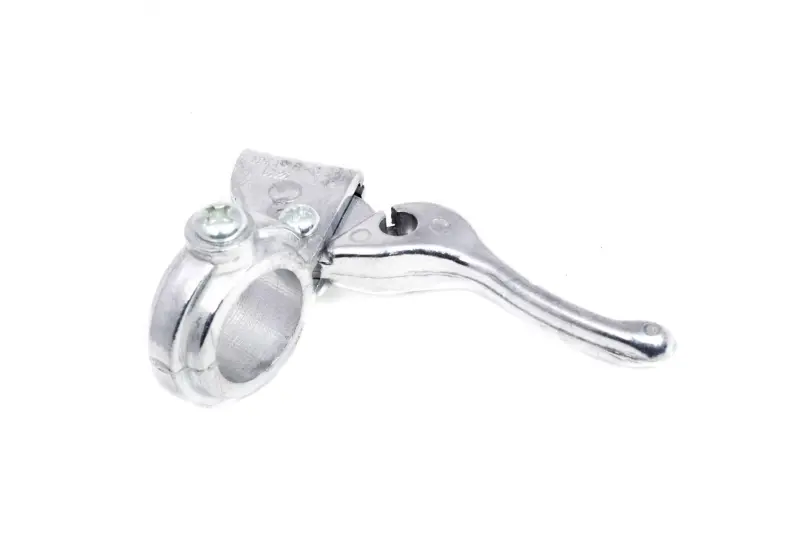

Изделие выполнено в металлическом исполнении и собрано как единая рулевая манетка. Конструкция включает изогнутый ручной рычаг, шарнир, разъемный круговой хомут и крепежные детали. Хомут охватывает трубу руля, а шарнир позволяет рычагу совершать рабочий ход. В зоне основания предусмотрено место для присоединения тросового привода. Такая компоновка передает движение пальцев водителя на клапан декомпрессора и одновременно удерживает орган управления в выбранном положении на руле.

Штатная схема ИЖ Планета-3К-02 предусматривает размещение рычага декомпрессора слева. На восстановленных и переделанных мотоциклах расположение других манеток, переключателей и рукояток может отличаться, поэтому свободное место на руле нужно оценить до заказа. Рычаг должен быть доступен рукой, не мешать сцеплению и переключателям и не упираться в соседние детали во всем диапазоне своего хода.

Что проверить при подборе

Обозначение «ИЖ» задает семейство техники, но не заменяет проверку фактической конфигурации конкретного мотоцикла. Учитывайте модель, год и сохранность штатного управления: за годы эксплуатации руль, трос или сам декомпрессор могли заменить деталями другого типа. Надежнее всего сопоставить новую манетку со снятой деталью и с посадочным местом.

• Крепление на руле. Сверьте диаметр трубы в месте установки с внутренним размером хомута, а также ширину доступного участка рядом с рукояткой и другими органами управления.
• Соединение с тросом. Сопоставьте форму и размер наконечника троса, способ его укладки в рычаге и опору оболочки. Наконечник должен садиться без подпиливания и самодельных переходников.
• Рабочий ход. Проверьте, способен ли рычаг полностью открыть клапан, не доходя до упора в руль или соседнюю манетку. В отпущенном положении трос не должен удерживать клапан приоткрытым.
• Расположение. Оцените направление выхода троса и его трассу до двигателя. При полном повороте руля оболочка не должна натягиваться, перегибаться или цепляться за бак и проводку.

Установка и проверка

Перед монтажом осмотрите трос: распушенные жилы, заедание наконечника, трещины оболочки и тугой ход потребуют отдельного ремонта. Очистите участок руля, установите хомут без перекоса и сначала затяните крепление настолько, чтобы можно было выбрать удобный угол манетки. После окончательного позиционирования затяните крепеж равномерно, не перетягивая соединение; если для конкретной модификации указаны заводские значения, ориентируйтесь на ее руководство.

Подсоедините трос и настройте свободный ход по инструкции именно к вашему мотоциклу. Нажатие должно уверенно открывать клапан, а отпускание — позволять приводу полностью вернуться. Проверьте движение несколько раз при неработающем двигателе, затем поверните руль от упора до упора и убедитесь, что настройка не меняется. Хомут не должен проворачиваться, шарнир — закусывать, а рычаг — соприкасаться с другими органами управления.

Когда деталь требует замены

Основанием для ремонта служат трещина или изгиб рычага, чрезмерный люфт шарнира, повреждение посадки тросового наконечника, заедание хода либо хомут, который уже не удерживает манетку на руле. Если рычаг движется нормально, а клапан не открывается или не возвращается, дополнительно проверьте трос и механизм на двигателе: установка одной манетки не устранит неисправность в другой части привода. Правильно подобранная и отрегулированная деталь возвращает штатное ручное управление декомпрессором без переделки рулевой компоновки.
