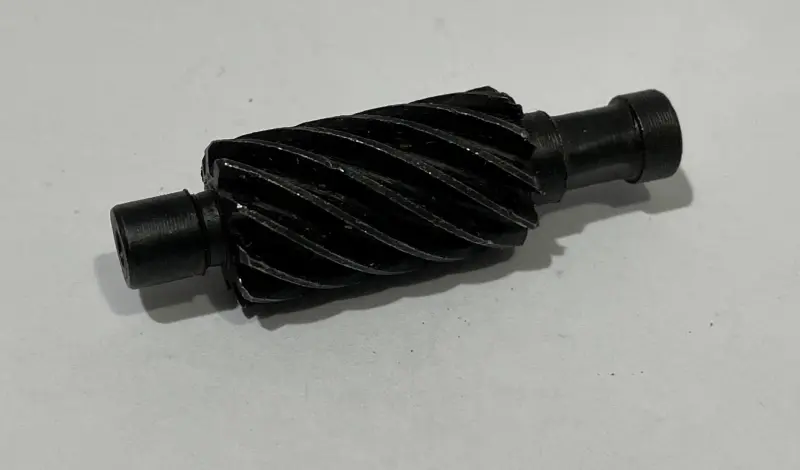

Червяк привода спидометра VDK для мотоцикла Минск

Червяк привода спидометра VDK для мотоцикла Минск

Деталь предназначена для механического привода спидометра на мотоцикле Минск с соответствующим исполнением механизма. Она устанавливается в привод у переднего колеса и работает в паре с червячной шестерней на ступице. При вращении колеса эта пара передает вращение на наконечник гибкого вала, а трос приводит указатель скорости и счетчик пройденного пути. Товар представляет собой отдельный червяк привода, поэтому его подбирают к уже установленным шестерне, корпусу и тросу.

Когда требуется замена

Проверка червяка актуальна, если стрелка спидометра перестала реагировать на движение, показания стали прерывистыми либо счетчик пути не работает. Такие признаки не указывают только на одну деталь: перед ремонтом осматривают также трос, наконечники гибкого вала, ответную шестерню и сам прибор. Основанием для замены червяка служат изношенные или поврежденные витки, деформация, заметный люфт в посадке либо повреждение опорных концов. Одновременный осмотр сопряженных деталей помогает не установить новую запчасть в механизм с уже изношенной шестерней.

Как правильно подобрать червяк

Обозначение «Минск» охватывает мотоциклы разных годов и исполнений, а конструкция переднего колеса и привода спидометра может отличаться. До заказа следует определить модель мотоцикла и устройство установленного механизма, затем сопоставить новую деталь со снятой. Важны не только общий внешний вид, но и геометрия зубчатой части и обеих посадочных сторон.

• Исполнение привода: червяк должен работать с имеющейся червячной шестерней и размещаться в штатном корпусе или тормозном диске соответствующей конструкции.
• Посадочные размеры: сравните общую длину, диаметр зубчатой части, диаметры и длину ступенчатых концов со старой деталью.
• Зацепление: проверьте направление спиральных витков, их шаг и профиль. Несовпадение нарушит нормальный контакт с ответной шестерней.
• Сопряженные детали: оцените состояние втулки, фиксатора, шайбы, шестерни, наконечника гибкого вала и посадочного места. Повреждения этих компонентов требуют отдельного устранения.

Установка и обслуживание

В варианте с барабанным передним тормозом червяк расположен в диске переднего колеса и входит в зацепление с червячной шестерней, напрессованной на ступицу. Для обслуживания такого механизма отсоединяют гибкий вал, снимают колесо и последовательно разбирают детали редуктора согласно руководству конкретной модели. Червяк и посадочное место очищают, наносят подходящую смазку и выполняют сборку в обратном порядке. Избыток смазки недопустим рядом с тормозными поверхностями: состав не должен попадать на участки трения.

Перед сборкой убедитесь, что посадка чистая, витки ответной шестерни не имеют критического износа, а фиксатор и втулка исправны. Деталь должна устанавливаться без ударной подгонки и перекоса. После сборки колесо проверяют вращением от руки: оно должно двигаться свободно, без заеданий. Затем контролируют работу указателя скорости и счетчика пути во время безопасной проверочной поездки.

Этот червяк подходит для целевого ремонта механического привода спидометра Минск при полном совпадении исполнения и геометрии со снятой деталью. Он восстанавливает передачу вращения внутри исправного механизма, но не устраняет неисправность оборванного троса, поврежденного прибора или изношенной ответной шестерни. Тщательная проверка всей пары до установки помогает получить корректную работу привода после ремонта.
