Патрубок воздушного фильтра для мотоцикла Минск VDKI

Патрубок воздушного фильтра для мотоцикла Минск VDKI

Патрубок VDKI предназначен для соединения корпуса воздушного фильтра с впуском карбюратора на мотоцикле Минск. Через него уже очищенный воздух проходит к карбюратору, поэтому состояние этой небольшой детали непосредственно влияет на герметичность впускного тракта. Патрубок нужен при восстановлении штатного соединения, если установленная деталь растрескалась, потеряла форму, затвердела или перестала плотно удерживаться на посадочных местах.

Назначение и конструкция

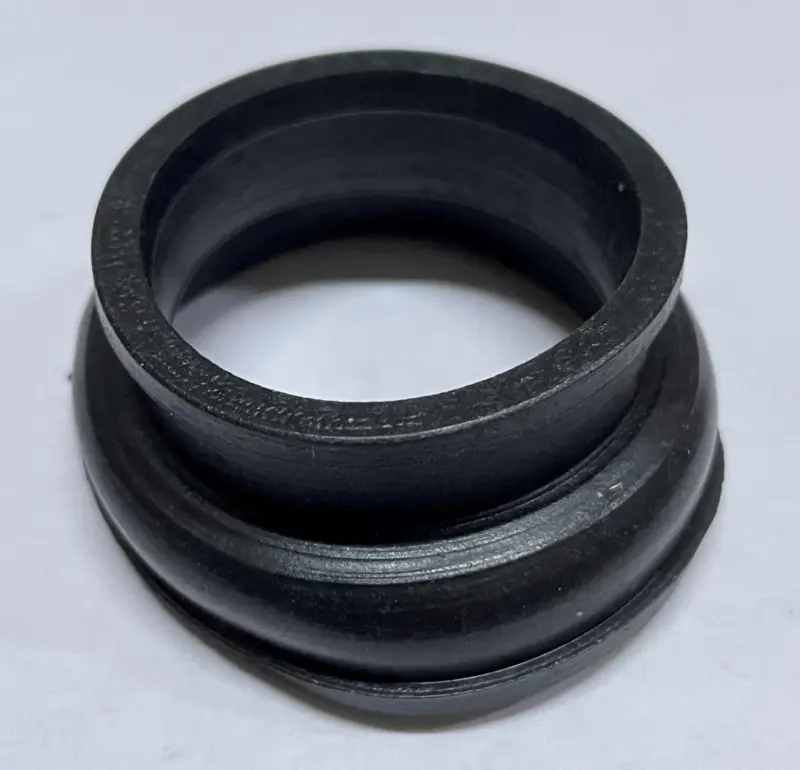

Деталь выполнена в виде короткого формованного переходника черного цвета с круглым внутренним каналом и ступенчатым наружным профилем. Такая форма рассчитана на установку между сопрягаемыми частями впуска и на фиксацию в предусмотренных посадочных зонах. Патрубок не очищает воздух самостоятельно и не заменяет фильтр: его задача — образовать закрытый проход между фильтрующей частью и карбюратором.

Исправное соединение не должно иметь сквозных трещин, разрывов, перекосов и зазоров по краям. Нарушение плотности после воздушного фильтра создает путь для неподготовленного воздуха и пыли, а также может повлиять на состав смеси. Поводом для осмотра служат следы растрескивания, заметное затвердевание старой детали, деформация кромок, свободная посадка или смещение патрубка во время обслуживания фильтра и карбюратора.

Что проверить перед выбором

Совместимость заявлена с мотоциклами Минск, однако в семействе встречаются разные годы выпуска, исполнения впуска и ранее установленные комплектующие. Поэтому подбирать патрубок следует не только по названию техники. Наиболее надежный способ — снять старую деталь и сопоставить ее геометрию с новым переходником.

• Форму профиля: сравните расположение ступеней, буртиков и посадочных кромок.
• Оба присоединения: проверьте внутренние диаметры со стороны корпуса фильтра и карбюратора.
• Монтажную длину: новый патрубок должен занимать предусмотренное расстояние без растяжения, сжатия или изгиба канала.
• Глубину посадки: края должны заходить на ответные части так же, как у штатной детали.
• Свободное пространство: после установки переходник не должен упираться в соседние детали или менять положение карбюратора и корпуса фильтра.

Установка и проверка

Перед монтажом посадочные поверхности очищают от пыли, старых отложений и остатков поврежденной детали. Кромки корпуса фильтра и входа карбюратора осматривают на предмет заусенцев и деформации: неровность может помешать плотной посадке даже нового патрубка. Переходник устанавливают без перекручивания, контролируя равномерное прилегание по всей окружности. Если штатная конструкция предусматривает крепеж или прижимные детали, их возвращают на исходные места.

После сборки убедитесь, что внутренний канал не пережат, края полностью сели на сопрягаемые поверхности, а патрубок не смещается при легком воздействии. Затем проверяют работу двигателя и повторно осматривают соединение. Не следует компенсировать явное несовпадение размеров чрезмерной затяжкой: это может деформировать переходник и не устранить зазор.

Патрубок воздушного фильтра Минск VDKI подходит для планового обслуживания впуска и ремонта соединения между фильтром и карбюратором. Точное сопоставление формы, диаметров и глубины посадки со снятой деталью помогает выбрать подходящий вариант и восстановить закрытый путь очищенного воздуха к карбюратору.
