Проводка для мотоциклов МТ и Урал VDKI

Проводка для мотоциклов МТ и Урал VDKI

Комплект проводов предназначен для восстановления электросистемы мотоциклов МТ и Урал при капитальном ремонте, длительном простое техники или замене изношенного штатного жгута. Он соединяет основные потребители и органы управления мотоцикла, помогая вернуть исправную работу освещения, световой сигнализации, приборов, зажигания и других предусмотренных схемой компонентов. Такой вариант удобен, когда старая проводка стала хрупкой, имеет многочисленные скрутки, поврежденную изоляцию, окисленные наконечники либо следы неудачных переделок.

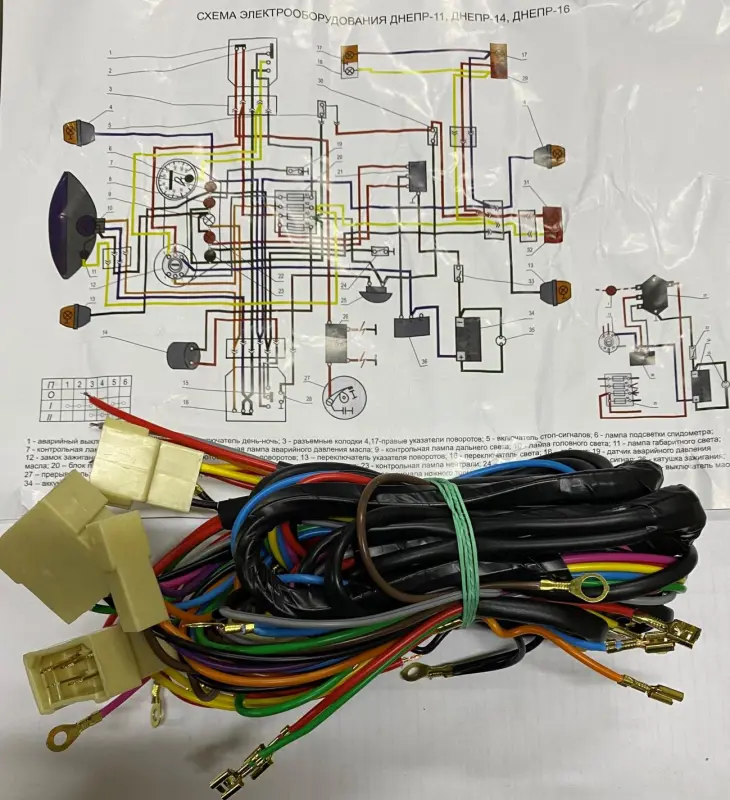

Жгут собран из разноцветных проводов и разделен на ответвления. На концах установлены разъемы, плоские контактные наконечники и кольцевые клеммы разных типов. Цветовая разбивка упрощает последовательное сопоставление проводников со схемой мотоцикла, а готовые оконцевания позволяют подключать соответствующие приборы без самостоятельного изготовления каждого контакта. Проводка относится к электрооборудованию отечественных мотоциклов и рассчитана на установку по штатной схеме подходящей модификации.

Когда требуется замена проводки

Полный жгут целесообразно устанавливать, если локальный ремонт уже не устраняет повторяющиеся неисправности. Поводом для замены могут быть периодические пропадания света, нестабильная работа указателей поворота, нагрев соединений, нарушения контакта после движения по неровной дороге или большое количество неизвестных соединений, оставшихся от прежних ремонтов. Новая разводка также востребована при восстановлении разобранного мотоцикла, когда штатные провода отсутствуют либо невозможно достоверно определить их первоначальное назначение.

Замена всего комплекта помогает организовать подключение заново по одной понятной схеме. При этом результат зависит не только от самого жгута, но и от состояния замка зажигания, переключателей, патронов ламп, реле, предохранителей, массы, аккумулятора и остальных приборов. Перед монтажом эти компоненты проверяют отдельно: новый комплект проводов не устраняет неисправность подключенного оборудования.

Что сверить при выборе

• Модель и модификацию мотоцикла. У техники МТ и Урал встречаются разные исполнения электрооборудования, поэтому одного общего названия семейства недостаточно.
• Схему конкретной комплектации. Необходимо сравнить количество ответвлений, назначение проводников и точки подключения.
• Разъемы и клеммы. Их форму, число контактов и расположение сопоставляют со штатными приборами мотоцикла.
• Установленное оборудование. Нештатные фары, переключатели, реле, электронное зажигание и другие переделки могут потребовать адаптации подключения.
• Маршрут прокладки. Длины ветвей должны соответствовать расположению приборов на конкретной раме без натяжения проводов.

Рекомендации по установке

До снятия старого жгута полезно зафиксировать расположение ответвлений и подключение каждого прибора. Монтаж выполняют последовательно, сверяясь со схемой именно своего мотоцикла. Сначала проводку раскладывают вдоль рамы без окончательной затяжки креплений, затем направляют ветви к фаре, рулевым переключателям, задним фонарям, источнику питания и другим точкам подключения. После проверки длины и правильности маршрута провода закрепляют так, чтобы они не пережимались деталями, не натягивались при повороте руля и не касались горячих либо подвижных частей.

Клеммы устанавливают на чистые и исправные контакты, а соединения с массой выполняют на подготовленных точках крепления. Подключать проводники только по совпадению цвета без проверки схемы не следует: прежний владелец мог изменить разводку или заменить отдельные приборы. После монтажа каждую функцию проверяют поочередно. Такой порядок облегчает поиск возможной ошибки и подходит как для полного восстановления электросистемы, так и для аккуратной замены изношенной штатной проводки.
