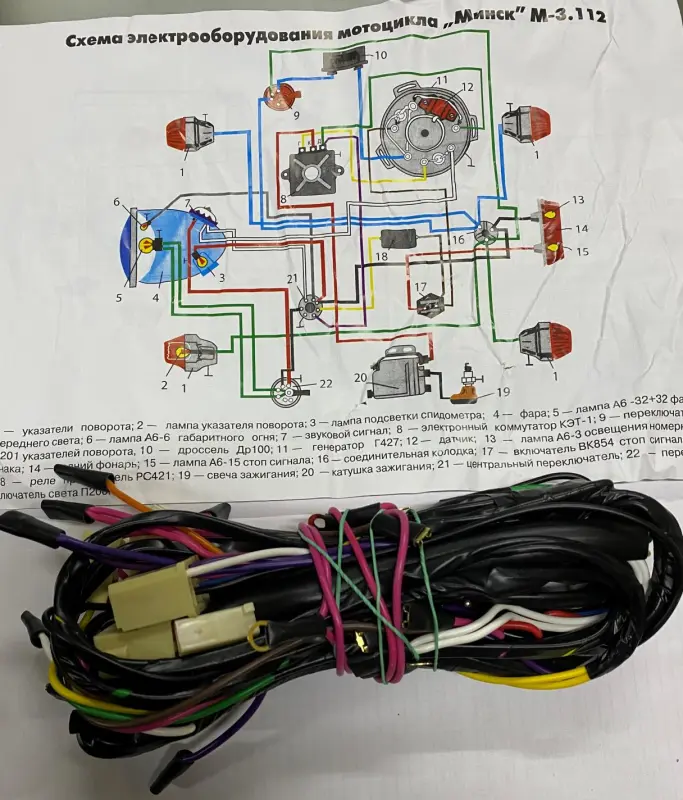

Жгут электропроводки VDKI для мотоцикла Минск 12 В

Жгут электропроводки VDKI для мотоцикла Минск 12 В

Жгут предназначен для замены проводки на мотоцикле Минск с 12-вольтовым электрооборудованием. Он объединяет провода в организованные ветви и обеспечивает соединение приборов, переключателей, светотехники, звукового сигнала и компонентов зажигания в соответствии со схемой конкретной модификации. Такая замена актуальна при восстановлении мотоцикла, капитальном ремонте или повреждении старых проводов и контактных соединений.

Назначение и причины замены

Состояние проводки напрямую влияет на работу света, указателей поворота, стоп-сигнала, звукового сигнала, контрольных ламп и системы зажигания. Со временем изоляция может растрескиваться или перетираться, провода — обрываться, а контакты — окисляться и ослабевать. Локальный ремонт подходит не всегда: если повреждения находятся в нескольких местах, жгут имеет следы многочисленных переделок или расположение проводов уже не соответствует штатной схеме, полная замена помогает привести соединения к понятной структуре.

Исполнение на 12 В следует выбирать именно для мотоцикла с соответствующей версией электрооборудования. У техники Минск встречаются разные схемы и модификации, поэтому одного названия марки недостаточно. Перед заказом необходимо определить напряжение установленного оборудования, проверить модель мотоцикла и сопоставить конфигурацию соединений со схемой, используемой на конкретной машине.

Что проверить при подборе

• Напряжение: жгут рассчитан на 12-вольтовое исполнение; его не следует подбирать для 6-вольтовой версии только по внешнему сходству.
• Разъемы и клеммы: сравните их форму, количество контактов и назначение с проводкой, установленной на мотоцикле.
• Разветвление жгута: проверьте расположение ответвлений к передней и задней светотехнике, переключателям, сигналу и компонентам зажигания.
• Схема подключения: учитывайте тип применяемого коммутатора, генератора, центрального переключателя и других установленных приборов.
• Предыдущие переделки: дополнительное оборудование и нестандартные соединения нужно учитывать отдельно, поскольку новый жгут предназначен для подключения по согласованной схеме.

Цвет изоляции облегчает ориентацию, но не должен быть единственным критерием подключения. У проводки разных изготовителей и партий расцветка отдельных проводов может отличаться. Назначение вывода определяют по схеме, расположению ответвления и проверке тестером. Такой подход особенно важен для мотоцикла, на котором электрика ранее ремонтировалась или изменялась владельцами.

Рекомендации по установке

До демонтажа старой проводки полезно зафиксировать ее маршрут, точки крепления и подключение каждой колодки. Новый жгут сначала раскладывают вдоль рамы без окончательной фиксации, сопоставляют длину ветвей и только затем последовательно подключают приборы. Провода размещают без натяжения, резких перегибов и контакта с подвижными либо сильно нагревающимися деталями.

После подключения проверяют надежность клемм, целостность изоляции и соответствие каждого соединения схеме. Тестирование удобнее выполнять по отдельным функциям: зажигание, головной свет, габариты, указатели поворота, стоп-сигнал, звуковой сигнал и контрольные лампы. Если конфигурация мотоцикла отличается от штатной или назначение контактов неизвестно, монтаж стоит поручить специалисту по мотоэлектрике.

Жгут VDKI подходит для ремонта проводки Минск 12 В при условии совпадения схемы, разъемов и расположения ответвлений. Тщательная сверка перед установкой помогает избежать ошибочного подключения и лишней переделки уже уложенных проводов.
