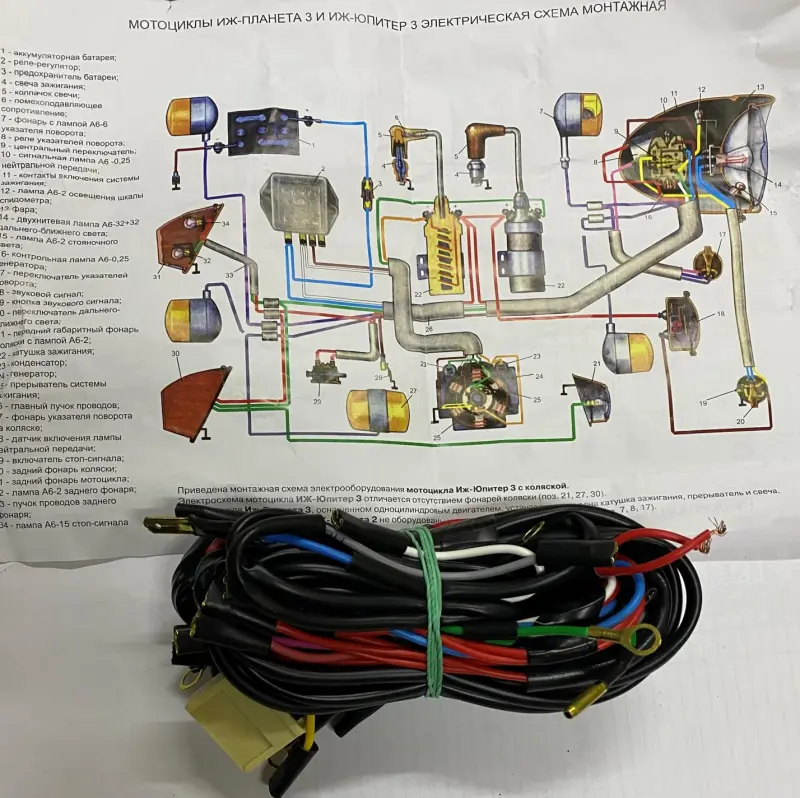

Комплект проводки ИЖ Планета-3 / Юпитер-3 VDKI

Комплект проводки ИЖ Планета-3 / Юпитер-3 VDKI

Комплект предназначен для восстановления проводных соединений на мотоциклах ИЖ Планета-3 и ИЖ Юпитер-3. Он подходит для ремонта техники, у которой штатные провода стали жёсткими, получили повреждения изоляции, имеют многочисленные скрутки или уже не обеспечивают стабильную работу электрооборудования. Новый жгут позволяет заменить проблемную проводку целиком и заново организовать соединения по монтажной схеме конкретного мотоцикла.

Проводка связывает основные потребители и органы управления мотоцикла: аккумулятор, генераторное оборудование, регулятор, систему зажигания, фару, задний фонарь, указатели поворота, звуковой сигнал и рулевые переключатели. В жгуте используются провода разных цветов, несколько ответвлений, штекерные соединения и кольцевые наконечники. Цветовое разделение помогает последовательно разбирать назначение линий по схеме, а готовые окончания проводов упрощают подключение к соответствующим клеммам.

Когда требуется замена проводки

Установка нового комплекта оправдана после длительной эксплуатации мотоцикла, неудачного ремонта предыдущим владельцем, локального перегрева, окисления контактов или повреждения проводов в местах изгиба. Замена также удобна при восстановлении ИЖ после разборки, когда старый жгут утратил исходную форму, часть ответвлений отсутствует либо невозможно надёжно определить назначение многочисленных самодельных соединений. Цель ремонта — вернуть понятную структуру проводки и исключить случайные скрутки, мешающие диагностике.

Что проверить перед выбором

• Модель и поколение: комплект следует сопоставлять именно с монтажной схемой ИЖ Планета-3 или ИЖ Юпитер-3.
• Исполнение мотоцикла: у техники с боковым прицепом могут присутствовать дополнительные линии к его световым приборам.
• Конфигурацию электрооборудования: проверьте тип генератора, регулятора, замка зажигания, рулевых переключателей и установленных световых приборов.
• Разъёмы и клеммы: форма окончаний, количество контактов и точки крепления должны соответствовать деталям на мотоцикле.
• Предыдущие переделки: переход на другое напряжение, иной генератор или современное зажигание может требовать изменённой схемы, поэтому такой мотоцикл нельзя подключать только по расположению старых проводов.

Практические особенности

• Разноцветные линии облегчают последовательную сверку направлений проводов и уменьшают риск перепутать соседние подключения при монтаже.
• Несколько готовых ответвлений позволяют распределить соединения между передней светотехникой, центральными компонентами и задними приборами без изготовления всего жгута с нуля.
• Штекерные и кольцевые окончания дают возможность подключать линии к разным типам штатных контактов после проверки их соответствия конкретной комплектации.

Рекомендации по установке

До демонтажа старой проводки отключите аккумулятор, зафиксируйте расположение ответвлений и подпишите нестандартные соединения. Новый жгут удобно предварительно разложить рядом со старым и сравнить направления к фаре, рулю, генератору, аккумуляторному отсеку и задней светотехнике. Подключение выполняют по монтажной схеме, проверяя назначение каждого провода, а не только совпадение цвета.

Прокладывайте жгут без натяжения, резких перегибов и контакта с горячими, подвижными либо острыми деталями. В местах крепления проводка не должна пережиматься рамой, баком или облицовкой. Перед первым включением проверьте надёжность клемм и отсутствие замыкания, затем поочерёдно испытайте зажигание, освещение, стоп-сигнал, указатели поворота и звуковой сигнал. Такой порядок помогает сразу определить ошибку подключения и не разбирать уже закреплённый жгут повторно.

Комплект VDKI подходит для планового восстановления ИЖ Планета-3 или Юпитер-3 со штатной конфигурацией. Если мотоцикл переоборудован, окончательное решение принимают после сравнения его схемы, напряжения бортовой системы, разъёмов и набора подключённых приборов.
