Корончатая гайка оси колеса коляски МТ, Днепр VDKI

Гайка оси колеса коляски МТ, Днепр

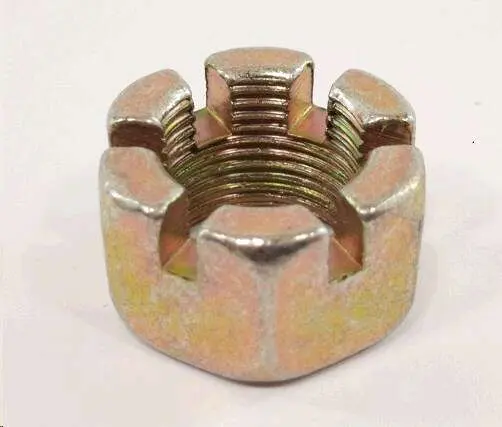

Корончатая гайка VDKI предназначена для крепления оси колеса бокового прицепа на мотоциклах семейства МТ и Днепр. Она навинчивается на резьбовой конец оси и удерживает собранные детали крепления колеса в предусмотренном положении. Эта позиция нужна при ремонте коляски, восстановлении штатного крепежа или замене гайки с поврежденной резьбой, деформированными гранями либо разбитыми прорезями.

Корончатая форма отличает деталь от обычной шестигранной гайки. В верхней части выполнены шесть прорезей, позволяющих совместить одну из них с поперечным отверстием в оси и зафиксировать соединение шплинтом. Такое стопорение препятствует самопроизвольному отворачиванию правильно собранного крепления. Шплинт относится к сопряженным деталям узла: его наличие в наборе с гайкой не заявлено, поэтому перед ремонтом следует отдельно проверить комплектность необходимых крепежных деталей.

Что проверить при выборе

• Назначение: гайка рассчитана именно на ось колеса коляски МТ или Днепр; ее не следует выбирать только по внешнему сходству с крепежом переднего либо заднего колеса мотоцикла.
• Резьбовое соединение: диаметр, шаг и направление резьбы должны полностью совпадать с установленной осью. Гайка обязана навинчиваться вручную без заеданий и заметного поперечного люфта.
• Посадка: сравните высоту гайки, размер под ключ, расположение прорезей и применяемую схему шайб или распорных деталей со снятым крепежом и конструкцией конкретной коляски.
• Стопорение: после затяжки одна из прорезей коронки должна совмещаться с отверстием под шплинт. Нельзя заменять предусмотренное механическое стопорение случайным крепежом.

Установка и обслуживание

Перед сборкой очистите наружную резьбу оси и внутреннюю резьбу гайки. Витки не должны иметь замятий, сорванных участков, глубокой коррозии или металлической стружки. Проверьте состояние упорной поверхности, шайбы, распорных деталей и отверстия под шплинт. Если гайка идет с усилием уже на первых витках, остановите установку: продолжение затяжки может повредить обе резьбовые поверхности и усложнить последующий ремонт.

Гайку устанавливают в последовательности, предусмотренной конструкцией коляски, и затягивают инструментом подходящего размера. Усилие затяжки следует брать из ремонтной документации конкретной модификации мотоцикла. Для совмещения коронки с отверстием оси нельзя произвольно ослаблять соединение или превышать установленное усилие. После совмещения устанавливают исправный шплинт подходящего размера и разводят его концы так, чтобы он надежно удерживался и не задевал соседние детали.

После сборки колесо должно вращаться в соответствии с регулировкой узла, без нештатного осевого перемещения и постороннего контакта деталей. Крепление стоит повторно осмотреть после первых поездок и во время планового обслуживания коляски. Замена требуется при сорванной или растянутой резьбе, округленных гранях, трещинах, сильной деформации коронки либо повреждении прорезей, из-за которого невозможно надежно установить шплинт. Точный подбор по резьбе и правильное стопорение позволяют восстановить штатную схему крепления оси без переделки сопряженных деталей.
