Механический выключатель, также известный как «лягушка», служит для включения стоп-сигнала при нажатии на рычаг переднего тормоза. Деталь устанавливается возле рычага и реагирует на изменение положения его привода. Она не создает тормозное усилие и не влияет на работу колодок: ее задача — своевременно подать сигнал фонарю, чтобы торможение мотоцикла было заметно другим участникам движения.

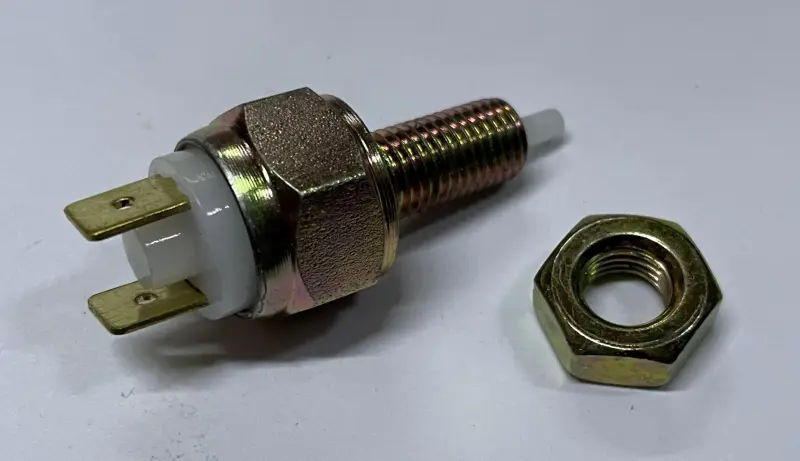

Модель предназначена для мотоциклов МТ, ИЖ и Минск. В конструкции предусмотрены резьбовой металлический корпус с шестигранной частью, отдельная гайка для крепления, подпружиненный нажимной шток и два плоских контакта. Резьбовая установка позволяет разместить выключатель в соответствующем посадочном отверстии кронштейна и закрепить его гайкой. Положение штока должно согласовываться с ходом рычага: в исходном состоянии стоп-сигнал не должен гореть, а при начале торможения — включаться без заметной задержки.

Конструкция и назначение

• Механический нажимной привод: шток взаимодействует с рычагом переднего тормоза и переключает контактную группу при его перемещении.
• Резьбовое крепление: корпус устанавливается в предусмотренное место и фиксируется шестигранной гайкой.
• Два плоских вывода: предназначены для подключения штатных проводов стоп-сигнала с подходящими клеммами.
• Применение: восстановление включения стоп-сигнала от переднего тормоза на совместимых мотоциклах МТ, ИЖ и Минск.

Как правильно подобрать выключатель

Перед покупкой необходимо сопоставить новую деталь со снятым выключателем и посадочным местом на мотоцикле. Проверяют диаметр и шаг резьбы, длину резьбовой части, размер шестигранника, форму и ход нажимного штока, расположение двух выводов и доступное пространство возле рычага. Название семейства мотоцикла само по себе не исключает различий между годами выпуска, модификациями кронштейна и ранее установленными деталями, поэтому геометрическое совпадение остается главным условием корректной установки.

Отдельно проверяют тип наконечников штатной проводки. Плоские клеммы должны надеваться плотно, без перекоса и свободного перемещения. Корпус выключателя не должен мешать полному возврату рычага, а шток — постоянно удерживать его в промежуточном положении. Если старый выключатель поврежден, ориентиром служат посадочное отверстие, ответная поверхность рычага и разъемы проводки.

Установка и проверка работы

Монтаж выполняют на неподвижном мотоцикле при отключенном питании. Старую деталь отсоединяют от проводов и крепления, после чего новый выключатель устанавливают резьбовой частью в штатный кронштейн, выставляют относительно рычага и фиксируют гайкой. Клеммы подключают без натяжения проводов; металлические наконечники не должны соприкасаться между собой или с соседними деталями.

После сборки проверяют работу во всем диапазоне хода рычага. При отпущенном переднем тормозе фонарь должен быть выключен, при нажатии — уверенно загораться, а после отпускания снова гаснуть. Дополнительно убеждаются, что рычаг свободно возвращается, шток не заедает, крепеж не ослаблен и провода не натягиваются при повороте руля. Если включение происходит слишком поздно, постоянно либо нестабильно, положение выключателя и состояние соединений следует проверить повторно до эксплуатации мотоцикла.

Такую деталь заменяют при механическом повреждении корпуса или штока, заедании привода, окислении контактов либо отсутствии устойчивого включения стоп-сигнала от переднего тормоза. Правильно подобранный и установленный выключатель восстанавливает штатную световую индикацию торможения без вмешательства в сам тормозной механизм.
