Коллектор выпускной Xingtai 24B, Shifeng 244, Taishan 24

Выпускной коллектор для минитракторов Xingtai, Shifeng и Taishan

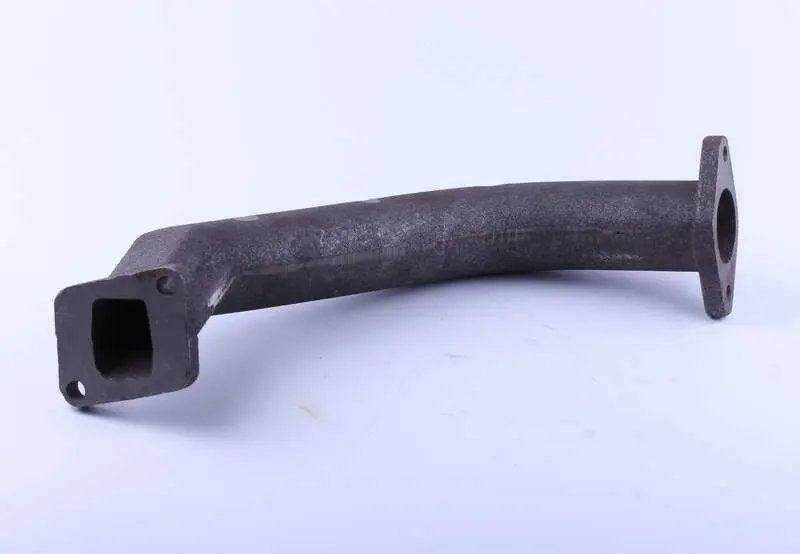

Коллектор предназначен для ремонта выпускной системы минитракторов Xingtai 24B, Shifeng 244 и Taishan 24. Он принимает отработавшие газы со стороны двигателя и направляет их к последующим деталям выхлопного тракта. Изогнутая форма трубы позволяет соединить расположенные на расстоянии точки крепления, сохранив предусмотренное направление выпускного канала.

Деталь изготовлена из чугуна и рассчитана на работу в зоне высокой температуры. Общая длина коллектора составляет 420 мм, масса — 2560 г. На концах расположены два разных присоединительных фланца: прямоугольный с квадратным проходом и вытянутый фланец с круглым проходом. Каждый фланец имеет по два крепежных отверстия. Такое исполнение необходимо учитывать при подборе, поскольку у похожих коллекторов могут отличаться изгиб трубы, ориентация выходов, форма проходных отверстий и расположение крепежа.

Назначение и признаки неисправности

Исправный коллектор обеспечивает отвод горячих газов по предусмотренному каналу без прорыва через стенки детали и стыки. Поводом для замены становятся трещины корпуса, прогар, повреждение фланца, выраженная коррозия, деформация посадочной плоскости или невозможность получить плотное соединение после обслуживания. На нарушение герметичности могут указывать следы копоти возле стыков, более резкий звук выхлопа и выход газов в моторном отсеке.

Перед покупкой необходимо проверить не только модель минитрактора, но и фактическое исполнение установленной детали. Для сравнения подходят общая длина, направление изгиба, положение обоих фланцев относительно трубы, форма входного и выходного проходов, количество отверстий и расстояния между ними. Особенно внимательно следует сопоставить взаимную ориентацию фланцев: одинаковая длина не гарантирует, что коллектор займет нужное положение и соединится с остальными частями системы без напряжения.

Практические особенности

• Чугунный корпус подходит для эксплуатации в температурно нагруженной части выпускной системы и сохраняет жесткость соединения.
• Цельная изогнутая конструкция формирует готовый канал между двумя точками присоединения и не требует составлять его из отдельных отрезков.
• Два фланцевых соединения обеспечивают предусмотренную фиксацию коллектора со стороны двигателя и дальнейшего участка выхлопного тракта.
• Совместимость с тремя распространенными моделями позволяет использовать деталь при обслуживании Xingtai 24B, Shifeng 244 и Taishan 24 при совпадении установленного варианта.

Проверка и установка

Монтаж выполняют после охлаждения двигателя и выпускной системы. Сняв старый коллектор, необходимо очистить и проверить ответные поверхности, осмотреть крепеж и уплотнения. Поврежденные или обжатые прокладки следует заменить подходящими по форме и размеру. Новый коллектор сначала устанавливают без перекоса и проверяют, совпадают ли отверстия обоих фланцев с точками крепления. Крепеж затягивают равномерно, чтобы не создавать локальную нагрузку на чугун и не нарушать прилегание фланцев.

После установки следует запустить двигатель и проверить оба соединения на отсутствие прорыва газов и следов копоти. Коллектор не должен упираться в соседние детали или удерживаться за счет принудительного смещения присоединяемых частей. Правильно подобранная деталь располагается в штатном пространстве, а ее фланцы прилегают к ответным плоскостям без заметного зазора и перекоса.

Эта модель подходит для плановой замены поврежденного выпускного коллектора и восстановления штатного направления отвода газов. При выборе ориентируйтесь на Xingtai 24B, Shifeng 244 или Taishan 24, а также обязательно сопоставьте геометрию снятой детали с длиной 420 мм и конфигурацией обоих фланцев.
