Усиленное крепление руля мотокосы на штангу Ø28 SVET

Усиленное крепление руля мотокосы на штангу Ø28 SVET

Крепление предназначено для фиксации ручек руля на штанге мотокосы с посадочным диаметром 28 мм. Оно соединяет рукоятки управления со штангой, удерживает их в выбранном положении и позволяет настроить удобный угол хвата. Деталь подходит для ремонта крепежного узла, в котором появился люфт, повреждены резьбовые соединения, деформированы прижимные части или рукоятки перестали надежно сохранять заданное положение.

Назначение и конструкция

Разборная конструкция образует зажим вокруг штанги и отдельные посадочные места для трубок руля. При затягивании винтов сопрягаемые части прижимают рукоятки и центральную опору, благодаря чему руль остается связанным со штангой во время управления мотокосой. Исполнение обозначено производителем как усиленное и рассчитано на замену крепления такой же конфигурации.

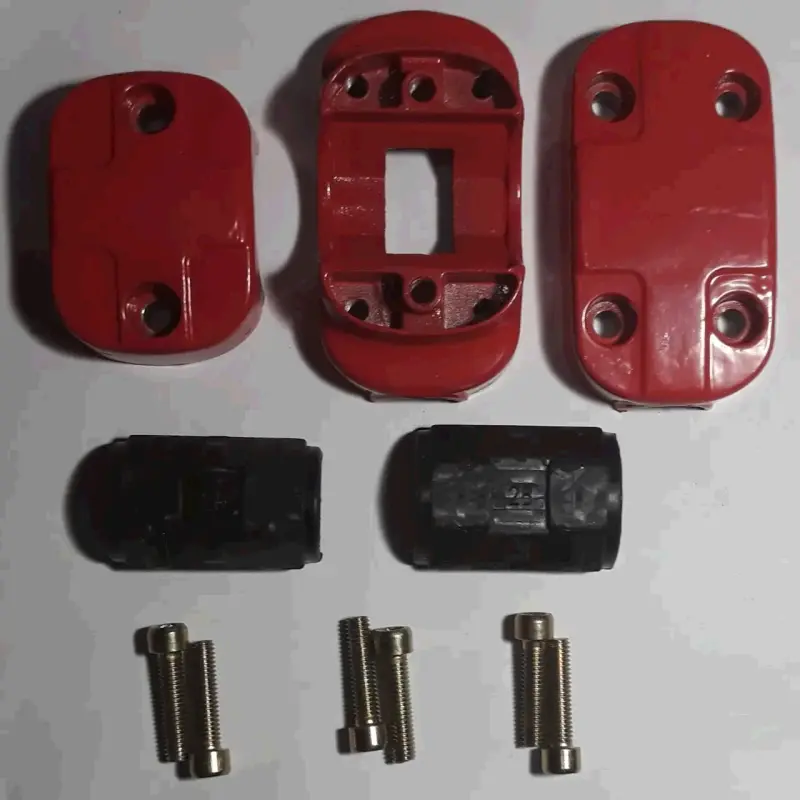

Узел состоит из трех красных корпусных частей, двух черных фигурных вставок и шести стяжных винтов с цилиндрическими головками под внутренний шестигранник. Вставки размещаются в посадочных зонах между корпусом и зажимаемыми деталями. Многоточечное винтовое соединение дает возможность постепенно и равномерно свести части крепления без одностороннего перекоса. Для сохранения правильной посадки все винты сначала наживляют, а окончательную затяжку выполняют поочередно.

Что проверить при выборе

• Диаметр штанги. Значение Ø28 относится к месту установки центрального зажима на штангу мотокосы. Наружный диаметр трубы необходимо измерять именно в зоне крепления руля.
• Форма старого крепления. Сравните количество корпусных частей, расположение отверстий, конфигурацию черных вставок и взаимное положение посадочных зон.
• Посадка ручек. Трубки руля должны соответствовать форме и размеру боковых зажимов. Диаметр этих трубок отдельно не заявлен, поэтому его следует сопоставить со снятой деталью.
• Крепежная схема. Проверьте число винтов, расположение резьбовых отверстий и доступ инструмента к головкам после установки.
• Расположение органов управления. После сборки трос газа и провод выключателя должны проходить свободно, без натяжения, резких перегибов и защемления между деталями.

Одинаковый диаметр штанги сам по себе не означает совпадение со всеми мотокосами. Для точного подбора одновременно сверяют диаметр 28 мм, геометрию корпуса, размеры посадочных мест под ручки и схему стяжных винтов. Особенно внимательно стоит сравнить крепление, если на технике ранее меняли руль, штангу или отдельные части зажима.

Установка и регулировка

Перед разборкой полезно отметить положение старого крепления и угол обеих рукояток. Посадочную зону штанги и трубки руля очищают от загрязнений, после чего проверяют отсутствие сильных вмятин, заусенцев и деформаций, способных помешать плотному прилеганию. Части корпуса устанавливают без перекоса, вставки размещают в соответствующих посадочных зонах, а винты наживляют вручную на несколько витков. Если винт не входит свободно, его не следует затягивать усилием: сначала нужно проверить совмещение отверстий и состояние резьбы.

Рукоятки выставляют симметрично и под удобным для оператора углом, затем винты подтягивают небольшими шагами, чередуя стороны. Такой порядок помогает сохранить равномерный зазор между сопрягаемыми частями и не сместить руль во время затяжки. Конкретное усилие затяжки выбирают по требованиям мотокосы и используемого крепежа; чрезмерное усилие может повредить резьбу или зажимаемые трубки.

После сборки руль не должен проворачиваться или перемещаться на штанге при проверке рукой. Также проверяют полный ход рычага газа, доступность выключателя и свободное положение троса и проводов при повороте рукояток. После первого непродолжительного запуска стоит остановить двигатель и повторно проконтролировать затяжку. Правильно подобранное крепление Ø28 восстанавливает устойчивое положение руля и позволяет настроить хват без постоянного смещения ручек в процессе кошения.
