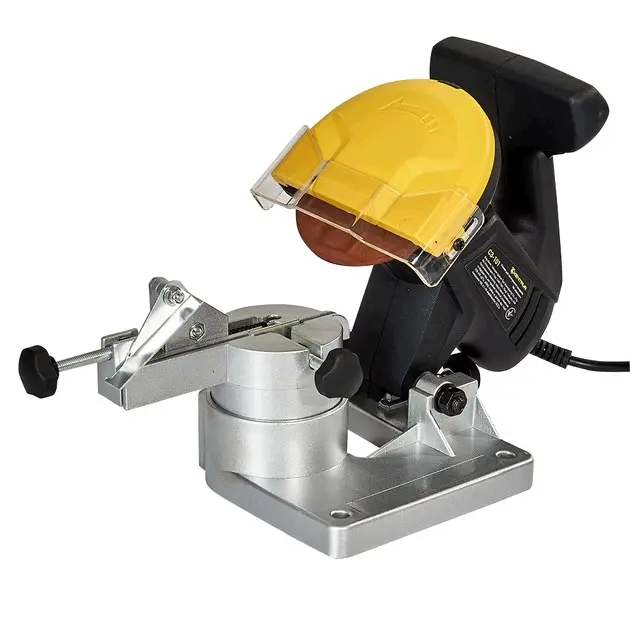

Станок для заточки цепей Кентавр СЗ-101

Станок для заточки цепей Кентавр СЗ-101

Компактный электрический станок предназначен для восстановления режущих зубьев пильных цепей. Он помогает выдерживать заданное положение цепи и одинаковый угол обработки каждого однотипного зуба, поэтому подходит для регулярного обслуживания гарнитуры бензиновых и электрических цепных пил. Такой способ заточки удобен, когда требуется последовательно обработать всю цепь без постоянной ручной установки напильника относительно режущей кромки.

Цепь размещается в направляющем зажиме и фиксируется шаблоном. Поворотная база позволяет выставить угол заточки в диапазоне ±35°, а регулируемый ограничитель задает положение точильного диска относительно зуба. После настройки оператор последовательно перемещает цепь к следующему резцу и опускает заточную головку. Сохранение настроек на протяжении прохода помогает получать повторяемую обработку зубьев одного направления. Для зубьев противоположного направления база переводится на соответствующий угол.

Конструкция и практическая польза

• Фиксация цепи: направляющий зажим и шаблон удерживают звено в выбранном положении, уменьшая вероятность смещения во время касания диска.
• Регулировка угла: поворотная база с диапазоном ±35° позволяет настроить положение цепи согласно параметрам ее заточки.
• Ограничение хода: регулируемый упор помогает контролировать подвод точильного диска и обрабатывать однотипные резцы последовательно.
• Защита зоны обработки: прозрачный экран закрывает часть диска, сохраняя обзор места контакта с зубом.
• Стационарная установка: основание предусматривает крепление к столу или верстаку, что делает положение станка устойчивее при работе.

Основные характеристики

• потребляемая мощность — 85 Вт;
• питание — 220 В, 50 Гц;
• частота вращения шпинделя — 7000 об/мин;
• наружный диаметр точильного диска — 100 мм;
• посадочный диаметр диска — 22 мм;
• толщина диска — 3,2 мм;
• диапазон регулировки угла — ±35°;
• масса станка — 1,5 кг.

Как подготовить станок к заточке

Перед началом работы станок следует надежно закрепить на ровной поверхности, проверить состояние диска и установить цепь в направляющую. Угол выбирают по требованиям изготовителя конкретной пильной цепи. Сначала настраивают положение для одного контрольного зуба: диск должен касаться режущей кромки без чрезмерного углубления. После этого обрабатывают зубья одного направления с одинаковыми установками, затем изменяют угол базы и переходят к противоположному ряду.

Диск подводят к металлу кратковременно и без сильного нажима. Такой режим помогает контролировать снятие материала и не стачивать зуб больше необходимого. Если отдельные резцы повреждены сильнее остальных, ориентиром для итоговой длины служит наиболее короткий исправный зуб. Настройку глубины проверяют до запуска каждого нового прохода, а любые регулировки положения цепи или диска выполняют при отключенном питании.

Что учесть при выборе расходного диска

Для замены нужен точильный диск с наружным диаметром 100 мм, посадочным отверстием 22 мм и толщиной 3,2 мм. Все три параметра необходимо проверять одновременно: совпадение только наружного диаметра не подтверждает правильную установку. Саму цепь перед обработкой очищают и осматривают. Звенья с трещинами, выраженной деформацией или поврежденными соединениями не восстанавливают одной заточкой — состояние такой гарнитуры требует отдельной оценки.

Кентавр СЗ-101 рассчитан на обслуживание пильных цепей в домашней мастерской, гараже или сервисной зоне хозяйства. Модель особенно практична при наличии нескольких цепей, когда важно поддерживать близкую геометрию резцов и возвращать гарнитуру в работу после планового затупления. Результат зависит от правильной исходной настройки, одинакового порядка обработки зубьев и соблюдения параметров, установленных производителем цепи.
