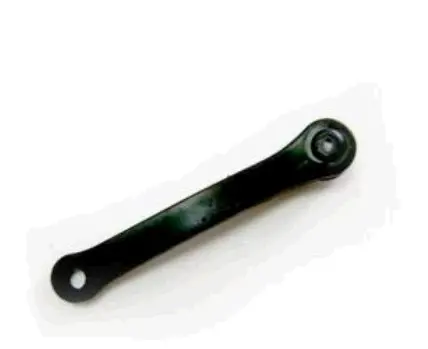

Левый велосипедный шатун FM, черный

Левый велосипедный шатун FM, черный

Отдельный левый шатун предназначен для ремонта педального привода велосипеда со стороны, противоположной ведущим звездам. Деталь соединяет левую педаль с валом каретки и служит рычагом, через который усилие ноги передается на педальный механизм. Такой формат подходит для замены только левой стороны, когда правый шатун со звездами остается исправным и полностью совместимым с устанавливаемой деталью.

Назначение и конструкция

Шатун выполнен в виде цельного рычага черного цвета. На одном конце предусмотрено посадочное место для соединения с валом каретки, на другом — отверстие для установки левой педали. Звезды на этой детали отсутствуют, поскольку она устанавливается с левой, неприводной стороны велосипеда. Обозначение FM относится к идентификации этой товарной позиции, однако само по себе не определяет ее посадочные размеры.

Во время движения шатун постоянно воспринимает усилие при педалировании. От правильного подбора зависят положение педалей, свободное вращение системы и отсутствие нежелательного люфта. Деталь обычно заменяют после деформации, повреждения посадочного места на валу, износа резьбы под педаль либо появления люфта, который не устраняется корректной затяжкой крепежа.

Что проверить перед выбором

Велосипедные шатуны различаются длиной, типом соединения с валом каретки и параметрами педальной резьбы. Эти данные для модели FM в карточке не указаны, поэтому перед покупкой необходимо снять размеры со старой детали или сопоставить новый шатун с исправной парой.

• Сторона установки: эта модель предназначена именно для левой стороны велосипеда.
• Тип посадки на каретку: форма и размеры отверстия должны точно соответствовать концу вала. Квадратные, клиновые и шлицевые соединения не являются взаимозаменяемыми.
• Длина рычага: сравнивают расстояние между центром крепления к каретке и центром оси педали. Левый и правый шатуны должны иметь одинаковую рабочую длину.
• Положение посадки: после монтажа оба шатуна должны располагаться напротив друг друга под углом 180 градусов.
• Педальная резьба: необходимо проверить ее диаметр и шаг. Для левой стороны используется левая педаль с соответствующим направлением резьбы.
• Зазоры: рычаг не должен задевать перо рамы, кареточный узел или другие детали при полном обороте.

Установка и обслуживание

Перед монтажом осматривают вал каретки, крепеж, резьбу педали и посадочное отверстие. На контактных поверхностях не должно быть деформаций, сорванной резьбы или следов выработки, мешающих плотной фиксации. Старый шатун снимают подходящим инструментом для конкретной системы, а новый устанавливают без перекоса. Крепеж каретки затягивают с моментом, предусмотренным производителем установленного механизма.

Левую педаль сначала вкручивают рукой, чтобы исключить повреждение витков. У стандартной левой педали обратное направление резьбы: она устанавливается вращением против часовой стрелки и снимается по часовой стрелке. Если педаль идет туго с первых оборотов, продолжать затяжку инструментом нельзя — сначала следует проверить совпадение резьбы и отсутствие перекоса.

Проверка после монтажа

• левый шатун расположен точно напротив правого;
• педали вращаются без заедания и бокового перекоса;
• в соединении с валом отсутствуют люфт и щелчки;
• при полном обороте сохраняется свободный зазор относительно рамы;
• после первых поездок крепление остается плотно затянутым.

Левый шатун FM в черном исполнении подойдет для планового ремонта или восстановления велосипеда после повреждения неприводной стороны. Для точного выбора сравните тип посадки, межосевую длину и педальную резьбу со снятой деталью; совпадение только стороны и цвета не подтверждает совместимость.
