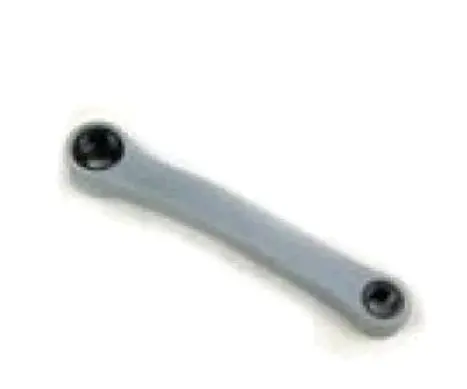

Левый велосипедный шатун FM, серый

Левый велосипедный шатун FM серого цвета

Левый шатун FM предназначен для ремонта велосипедного привода со стороны, противоположной ведущим звёздам. Деталь соединяет левую педаль с валом каретки и работает как рычаг: принимает усилие ноги при вращении педалей и передаёт его системе шатунов. Это отдельная сторона привода без блока звёзд, поэтому позиция подходит для замены повреждённого или изношенного левого шатуна при условии совпадения всех посадочных параметров.

Шатун выполнен в сером цвете и имеет характерную для велосипедной детали форму с двумя зонами соединения: одна служит для установки на вал каретки, вторая — для крепления педали. Сторона установки имеет принципиальное значение. Левый шатун располагается с неведущей стороны велосипеда, а левая педаль использует резьбу с направлением, отличным от правой. При ремонте нельзя менять левую и правую детали местами.

Как подобрать совместимый шатун

Название модели и цвет не определяют совместимость сами по себе. Перед заказом снимите старую деталь или обеспечьте доступ к её посадочным зонам, чтобы последовательно проверить основные параметры:

• Сторона установки. Нужен именно левый шатун — со стороны велосипеда, где нет ведущих звёзд.
• Тип соединения с кареткой. Форма и размер посадки должны полностью соответствовать валу установленной каретки. Квадратные, шлицевые и другие системы не являются взаимозаменяемыми.
• Длина шатуна. Сравните расстояние между осью каретки и осью педали со старой деталью. Левый и правый шатуны должны иметь одинаковую рабочую длину, чтобы педали двигались симметрично.
• Педальная резьба. Проверьте диаметр и состояние резьбового отверстия, а также соответствие оси левой педали. Педаль должна заворачиваться рукой без перекоса и чрезмерного сопротивления.
• Профиль и вылет. Сопоставьте изгиб детали и положение педали относительно рамы. После монтажа шатун и педаль не должны задевать перо рамы, кожух или соседние компоненты.
• Способ фиксации. Используйте крепёж и порядок установки, предусмотренные конструкцией каретки велосипеда. Требуемый инструмент зависит от типа посадки.

Если старый шатун деформирован, измерять его общую форму следует осторожно: изгиб после удара может исказить вылет. Для выбора полезнее опираться на тип посадки, длину между центрами отверстий и параметры исправного правого шатуна. Серый цвет позволяет подобрать деталь в нейтральном оформлении, однако оттенок не заменяет проверку механической совместимости.

Установка и проверка после ремонта

Перед монтажом очистите вал каретки, резьбу педали и сопрягаемые поверхности от загрязнений. Осмотрите их на предмет деформации, сорванной резьбы и выраженного износа. Левый шатун устанавливают так, чтобы он был направлен строго противоположно правому: при горизонтальном положении одного шатуна второй должен смотреть в обратную сторону. Крепление затягивают подходящим инструментом и с усилием, предусмотренным производителем установленной системы.

Левая педаль имеет левую резьбу: для установки её вращают против часовой стрелки, если смотреть со стороны педали. Начинайте заворачивание рукой, чтобы не повредить витки. После сборки проверните шатуны несколько оборотов, убедитесь в свободном ходе, отсутствии контакта с рамой и бокового люфта. После первых поездок следует повторно проверить фиксацию. Постоянное расшатывание, стук, повреждённая посадка или трещины требуют прекращения эксплуатации и проверки привода велосипедным мастером.
