Верхняя шаровая опора ATV 125 cc JPX

Верхняя шаровая опора ATV 125 cc JPX

Шаровая опора предназначена для верхней точки шарнирного соединения в передней подвеске квадроцикла ATV с двигателем объемом 125 см³. Она связывает рычаг подвески с поворотной частью ходовой системы и позволяет соединенным деталям менять взаимное положение при повороте колес и ходе подвески. Исправный шарнир необходим для контролируемого перемещения рычага без свободного люфта и перекоса.

Назначение и конструкция

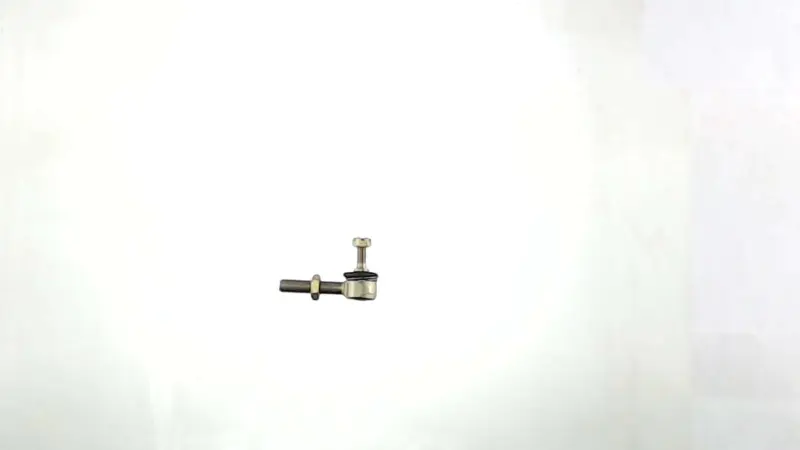

Конструкция детали включает корпус шарнира, расположенные под углом друг к другу крепежные части и защитный пыльник в зоне подвижного соединения. Такая конфигурация соответствует верхнему расположению опоры в подвеске. Верхнюю деталь нельзя выбирать только по внешнему сходству с нижней: положение в системе, форма корпуса и параметры соединений должны совпадать с установленной запчастью.

В процессе движения шарнир одновременно воспринимает перемещения рычага и сохраняет его подвижное соединение с поворотной частью подвески. Износ в этой точке может проявляться люфтом, стуком на неровностях, изменением поведения рулевого управления или перекосом сопряженных деталей. Такие симптомы требуют проверки всей стороны подвески: похожие признаки способны давать крепления рычага, рулевая тяга, ступичный узел и другие соединения.

Как проверить совместимость

Обозначение ATV 125 cc указывает на назначение для китайских квадроциклов соответствующего класса, но одинаковый объем двигателя не означает единую конструкцию подвески у всех моделей. Перед покупкой сопоставьте новую опору со снятой деталью и проверьте место ее установки. Для точного подбора имеют значение не только верхнее расположение и класс техники, но и геометрия обоих креплений.

• Положение: нужна именно верхняя опора, установленная между верхним рычагом и поворотной частью подвески.
• Резьбовые соединения: сравните диаметр, шаг, длину и направление резьбы на каждой крепежной части.
• Посадочная геометрия: проверьте форму корпуса, расстояния между опорными поверхностями и взаимное расположение осей.
• Свободное пространство: убедитесь, что корпус и пыльник не будут задевать рычаг, кулак или соседний крепеж во всем диапазоне перемещения.

Если старая опора деформирована или сильно разбита, снимать размеры непосредственно с нее следует осторожно: износ способен изменить посадку и затруднить сравнение. В таком случае ориентируются на параметры неповрежденной детали с другой стороны только при одинаковой конструкции левой и правой подвески либо сверяют размеры по технической документации конкретного квадроцикла.

Замена и контроль после установки

Перед монтажом необходимо очистить посадочные места и осмотреть рычаг, поворотную часть и крепеж. Разбитое отверстие, поврежденная резьба или деформированная сопряженная поверхность не позволят надежно установить новую опору. При сборке нельзя повреждать или перекручивать пыльник: он должен сохранять правильное положение при повороте шарнира. Крепеж затягивают с моментом и способом фиксации, предусмотренными для конкретной модели ATV.

После установки проверьте отсутствие заедания и свободного хода, перемещая подвеску и рулевое управление в доступном диапазоне. Колесо не должно получать дополнительный люфт, а корпус опоры — соприкасаться с окружающими деталями. После ремонта также оценивают состояние второй стороны передней подвески и параметры установки колес. Верхняя шаровая опора JPX подходит для обслуживания ATV 125 cc только при полном совпадении ее посадочной конфигурации с конструкцией квадроцикла.
