Нижняя шаровая опора ATV JPX

Нижняя шаровая опора ATV JPX

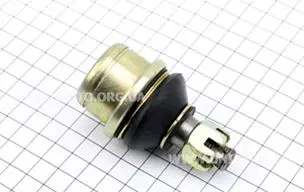

Деталь предназначена для нижней точки шарнирного соединения рычага подвески с поворотным кулаком квадроцикла. Такое соединение удерживает элементы ходовой части в заданном положении и одновременно позволяет кулаку поворачиваться при управлении, а подвеске — перемещаться при проезде неровностей. Опора JPX подходит для ремонта ATV, конструкция которого предусматривает отдельную нижнюю шаровую соответствующего исполнения.

Исправная шаровая опора должна работать без чрезмерного свободного хода, заедания и повреждения защитного чехла. По мере износа в соединении может появиться люфт, который ощущается при покачивании вывешенного колеса или поворотного кулака. Поводом для диагностики также служат стук со стороны подвески, неточная реакция на поворот руля, нестабильное положение колеса и неравномерное поведение квадроцикла на неровностях. Эти признаки могут иметь несколько причин, поэтому перед заменой следует проверить шаровую, крепления рычага, рулевые наконечники, ступицу и соседние детали.

Что проверить при подборе

Название ATV не определяет совместимость само по себе: у разных квадроциклов применяются верхние и нижние опоры с отличающимися посадочными параметрами. Новую деталь необходимо сопоставить со снятой опорой и местом ее установки. Особенно важны сторона расположения в подвеске, форма корпуса, способ фиксации в рычаге или кулаке, размеры посадочной части и параметры пальца.

• Положение: эта версия заявлена как нижняя; ее не следует автоматически заменять внешне похожей верхней опорой.
• Посадка корпуса: сравните диаметр, длину, форму бурта и наличие канавки либо другого предусмотренного фиксатора.
• Шаровой палец: проверьте длину, форму конуса, диаметры его начала и конца, а также резьбу.
• Крепление: сопоставьте тип гайки, отверстие под шплинт и остальные элементы фиксации, если они предусмотрены конструкцией конкретного ATV.
• Свободное пространство: убедитесь, что корпус и защитный чехол не будут соприкасаться с рычагом, кулаком, колесом или тормозными деталями во всем диапазоне движения подвески и руля.

Перед монтажом посадочное место очищают и осматривают. Деформированный рычаг, разбитое отверстие, коррозия на сопрягаемых поверхностях или поврежденное крепление не позволяют ограничиться установкой новой шаровой: сначала необходимо восстановить исправное состояние соответствующих деталей подвески. Конус пальца и отверстие в кулаке должны совпадать по геометрии и садиться без перекоса.

Установка и контроль после ремонта

Квадроцикл надежно фиксируют на устойчивой опоре, после чего разгружают нужную сторону подвески. Для разъединения конусной посадки и запрессовки используют подходящий съемник или оправку, чтобы не повредить рычаг, кулак, резьбу пальца и защитный чехол. Удары по резьбе, перекошенная запрессовка и затягивание гайки вместо правильной посадки корпуса могут привести к повреждению новой детали.

Направление установки, крепеж и момент затяжки выбирают по сервисной документации конкретной модели ATV. Если конструкцией предусмотрены корончатая гайка, шплинт, стопорное кольцо или одноразовый крепеж, их устанавливают в штатном порядке. Защитный чехол после сборки должен оставаться целым, ровно сидеть на корпусе и не быть зажат соседними деталями.

После монтажа проверяют отсутствие люфта, свободный поворот кулака и движение подвески без закусывания. Затем контролируют крепеж колеса и восстановленных соединений. После вмешательства в переднюю подвеску необходимо оценить положение колес и при необходимости выполнить предусмотренную производителем регулировку. Точная сверка посадочных параметров до разборки помогает избежать повторного ремонта и выбрать нижнюю шаровую опору JPX именно для подходящей конфигурации квадроцикла.
