Кулак поворотный ATV 150/250 правый mod.1 JPX

Правый поворотный кулак JPX для ATV 150/250

Поворотный кулак mod.1 предназначен для ремонта правой стороны передней подвески квадроцикла. Деталь служит связующим звеном между колесом, подвеской и рулевым приводом: поддерживает ступичную часть и участвует в повороте колеса при воздействии рулевой тяги. Исправное состояние кулака особенно важно для сохранения заданного положения колеса, свободной работы соединений и отсутствия лишнего люфта в местах крепления.

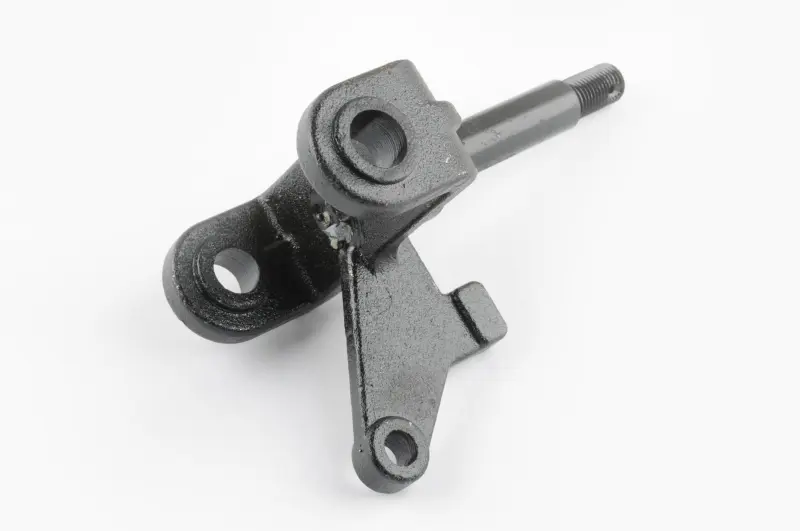

Конструкция включает корпус с несколькими точками присоединения, выступающую ось с резьбовым концом и отдельный рычаг с упором. Такое исполнение рассчитано на установку с правой стороны и должно точно соответствовать расположению сопрягаемых деталей конкретного ATV. Черное защитное покрытие закрывает наружную поверхность корпуса. Ступица, подшипники, крепеж и другие соседние детали в заявленную комплектацию не включены, поэтому состав ремонтного набора следует определять отдельно.

Что проверить при подборе

• Сторону установки. Это правый кулак; левосторонняя деталь имеет зеркальную геометрию и не является прямой заменой.
• Исполнение mod.1. У ATV одного класса мощности могут применяться разные варианты подвески, поэтому обозначения 150/250 недостаточно для выбора без сверки конструкции.
• Форму корпуса. Сравните расположение оси, крепежных проушин, отверстий, рычага и ограничительного выступа со снятым кулаком.
• Посадочные соединения. Необходимо сопоставить диаметры и глубину отверстий, параметры оси и резьбы, расстояния между точками крепления, а также положение относительно ступицы и рулевой тяги.
• Сопрягаемые детали. До монтажа проверьте соответствие ступицы, подшипников, шарнирных соединений, рулевого наконечника и штатного крепежа.

Обозначение ATV 150/250 указывает на заявленный диапазон применения, но не подтверждает установку на любой квадроцикл с двигателем такого объема. Производители китайских ATV используют разные рамы, ступицы и варианты передней подвески даже у техники с одинаковой кубатурой. Надежнее всего подбирать кулак по стороне, исполнению mod.1 и полному совпадению геометрии со штатной деталью. Если старый кулак деформирован, основные размеры следует снимать по неповрежденным посадочным поверхностям или сравнивать с техническими данными конкретной модели.

Когда требуется замена

Поводом для проверки кулака становятся последствия удара колесом, заметный перекос, повреждение резьбы, трещины корпуса, разбитые отверстия или выработка в посадочных местах. Такие дефекты могут сопровождаться люфтом, посторонним шумом, нестабильным положением колеса и ускоренным износом соединенных деталей. Перед заменой нужно осмотреть не только сам кулак, но и ступицу, подшипники, шарниры подвески, рулевой наконечник и крепеж: установка новой детали не устраняет повреждения соседних компонентов.

Монтаж и контроль после ремонта

Работы выполняют на надежно зафиксированном квадроцикле после снятия колеса и связанных деталей правой стороны. Посадочные поверхности очищают, все соединения проверяют на деформацию и собирают в последовательности, предусмотренной конструкцией конкретного ATV. Поврежденные гайки, болты и фиксаторы повторно не используют. Резьбовые соединения затягивают с моментом, установленным изготовителем техники.

После сборки следует убедиться, что колесо поворачивается без заеданий, крепления не имеют свободного хода, а рулевая тяга и элементы подвески перемещаются в допустимом диапазоне. Также требуется проверить геометрию передних колес. Кулак JPX подходит для ремонта правой стороны только при полном совпадении его исполнения с исходной деталью.
