Ручной кран предназначен для управления подачей бензина из бака к карбюратору квадроцикла. Он устанавливается в нижней части топливного бака и соединяет его с одним топливным шлангом. Поворотный рычаг позволяет открывать или перекрывать поток без разборки магистрали, поэтому водитель может управлять подачей топлива во время эксплуатации, обслуживания или длительной стоянки техники.

Исправный кран особенно важен для карбюраторной системы питания: в открытом положении бензин должен свободно поступать к карбюратору, а после перекрытия не должен проходить дальше по шлангу. Деталь заменяют при подтекании в зоне корпуса или соединения с баком, неполном перекрытии потока, затрудненном движении рычага либо нестабильной подаче топлива. Такие признаки нельзя оставлять без внимания, поскольку они способны привести к потере бензина, переполнению карбюратора или перебоям в работе двигателя.

Конструкция и назначение

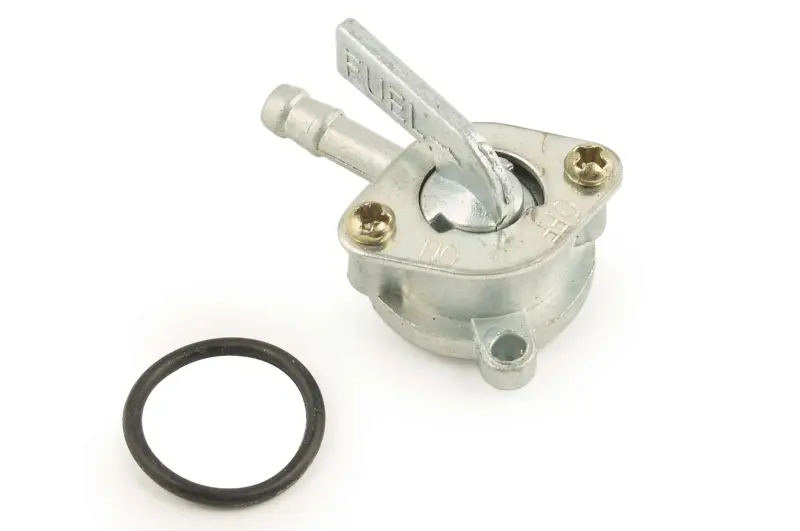

Модель JPX выполнена в ручном рычажном формате и имеет один выходной штуцер для топливного шланга. Корпус рассчитан на непосредственное присоединение к баку. Крепежная площадка с двумя отверстиями задает положение крана, а боковое расположение штуцера определяет направление дальнейшей прокладки магистрали. Поворотный рычаг выведен наружу, чтобы режим подачи можно было менять без снятия детали.

Одновыходная схема подходит для квадроциклов, у которых от крана к карбюратору идет одна топливная линия и не требуется дополнительный штуцер для второй магистрали. Это принципиальное отличие от двухвыходных и вакуумных вариантов. Наличие одного штуцера само по себе не подтверждает совместимость со всеми ATV: посадочная часть бака, форма крепления и расположение окружающих деталей различаются у разных моделей и модификаций.

Что проверить перед выбором

• Количество подключений. На старом кране должен использоваться один выход для топливного шланга. Если к детали подходят дополнительные топливные или вакуумные линии, требуется другая конструкция.
• Посадочное место. Сопоставьте форму площадки, межцентровое расстояние крепежных отверстий и положение входного канала относительно бака.
• Топливный штуцер. Проверьте его наружный диаметр, направление и возможность надеть штатный шланг без натяжения, перегиба или контакта с горячими частями.
• Уплотнение. Рабочие поверхности бака и крана должны совпадать по форме и обеспечивать плотную посадку предусмотренного уплотнителя.
• Доступ к рычагу. После монтажа рычаг должен свободно проходить весь предусмотренный ход и не упираться в пластик, раму либо соседние детали.

Установка и проверка

Перед заменой топливо сливают либо опускают его уровень ниже места установки крана. Посадочную поверхность очищают от загрязнений и остатков старого уплотнения, затем деталь устанавливают без перекоса. Крепеж затягивают равномерно: чрезмерное усилие не компенсирует несовпадение посадочных поверхностей и может повредить место крепления. Шланг надевают на штуцер до штатного положения и фиксируют подходящим зажимом, не допуская пережатия или растрескивания трубки.

После сборки сначала проверяют соединение с небольшим количеством бензина. В закрытом положении поток через выход отсутствует, а в открытом топливо проходит без заметной задержки. Отдельно осматривают стык с баком, корпус, крепеж и соединение штуцера со шлангом. Проверку повторяют после первого запуска двигателя. Кран JPX следует выбирать по фактической конфигурации снятой детали и бака, а не только по общему обозначению ATV.
